Stelzlager auf Dämmung

Titelbild zu Stelzlager auf Dämmung

Der Untergrund für Stelzlager sollte fest und stabil sein. Das gilt auch für die Wärmedämmungen.
Die wichtigste Fragestellung ist: hält meine Dämmung eine Belastung durch eine Stelzlager-Konstruktion aus?

1. Die Belastbarkeit von Wärmedämmungen

Untergrund für Stelzlager mittels Dämmplatte XPS

Der wichtigste Punkt bei der Wärmedämmung ist das Material der Wärmedämmung und die sich darauf ergebenden Belastungswerte.
Die zulässige Druckspannung für eine Dauerbelastung von 50 Jahren und einer Stauchung von 2% des Dämm-Materials ist hier der zentrale Wert gem. der Norm DIN EN 1606
Dieser Wert wird in kPa angegeben. 100 kPa entsprechen eine Maximaldruck von 10 t/m² = 1 kg/cm²

Ein Beispiel: ein großer Hersteller gibt für seine druckbelastbaren XPS®-Dämmelemente eine maximale Druckspannung von 130 – 250 kPa an (je nach Type). Dies entspricht daher eine maximalen Belastung von 1,3 km pro cm²

Typische Kennwerte von Dämmelementen nach Materialtyp:

Material DämmungMax. Druckspannung in kPamax. Druckbelastung in kg / cm²
EPS Fassadendämmplatten00
EPS (expandiertes Polystyrol) druckfest55-600,55 – 0,6
PUR (Polyurethan Hartschaumstoffe)²20-300,20 – 0,30
XPS (extrudiertes Polystyrol)120-2501,2 – 1,4
Die oben angegebenen Werte sind beispielhaft aufgrund der Angaben eines deutschen und eines österreichischen Herstellers – die Angaben müssen immer vom Lieferanten der Dämmung angegeben werden
² Angaben lt. IVPU Industrieverband Polyurethan-Hartschaum e.V.

2. Stelzlager auf Dämmung: welche Lasten wirken auf die Wärmedämmung ein?

Stelzlager auf Dämmung - Lastannahme

Wie sieht es nun mit der Belastung aus?
Nehmen wir einen typischen Fall an:

Belastung 1: Feinsteinzeug 2cm (Flächengewicht ca. 48kg / m2)
Belastung 2: Punktbelastung 200 kg (Blumentrog mit zusätzlich einer Person auf einer Platte mit 4 Stelzlagern)

Gesamtbelastung: ca. 250 kg
Diese 250kg verteilen sich auf 4 Stelzlager (eine Platte ist immer auf mind. 4 Stelzlager gelagert)

Es ergibt sich ein Lasteintrag pro Stelzlager von 62,5kg


Aus diesen Daten ergibt sich die Druckbelastung pro Stelzlager gemäß folgender Formel:
Lasteintrag pro Stelzlager / Aufstandsfläche des Stelzlagers
Ergebnis bei unserem Beispiel:
bei Stelzlager ‘Professional’ (150cm² Aufstandsfläche) : 62,5kg / 150cm² = 0,41kg pro cm²

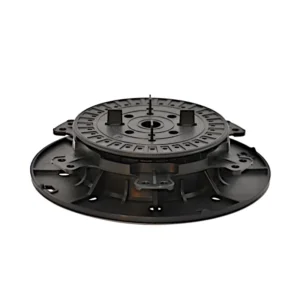

bei Stelzlager ‘Titan‘ (225cm² Aufstandsfläche): 62,5kg / 225 = 0,28kg pro cm²

Nun kennen Sie die Belastung die tatsächlich auf die Dämmung einwirkt, nämlich in diesem Beispiel 0,28 – 0,41 kg pro cm².
Für druckfestes EPS und XPS (siehe Tabelle oben) wäre diese Belastungssituation geeignet – nicht jedoch für Polyurethan Hartschaumstoffe!

Bei der Belastung von Stelzlager auf Dämmung ist also wesentlich die Materialwahl der Dämmung ausschlaggebend!

3. Maßnahmen zur Verringerung der Druckbelastung von Stelzlager auf Dämmung

Die Ausgangssituation unserer Druckbelastung ist wie folgt:

Stelzlager auf Dämmung Ausgangslage

Die Ausgangslage unserer obigen Berechnung ist links dargestellt.

Falls Sie eine hohe Druckbelastung und eine nicht sehr widerstandsfähige Dämmung haben dann gibt es folgende Maßnahmen zur Verbesserung der Druckverteilung:

Erhöhung der Anzahl der Stelzlager

Stelzlager auf Dämmung - Erhöhung der Stelzlageranzahl

Erhöhen Sie die Anzahl der Stelzlager pro Platte so verteilt sich die Last auf eine größere Aufstandsfläche.
Dementsprechend erhalten Sie geringere Werte!

Unterlegen günstiger 1cm-Fliesen im Format 20×20

Unterlegen einer 20x20er Fliese

Wenn Sie eine günstige 1cm-Fliese im Format 20×20 unterlegen so verteilt sich die Last ebenso auf eine größere Fläche.
Die Reduktion der Druckbelastung, selbst bei nur 4 Stelzlagern ist erheblich.

Wir hoffe, Ihnen mit diesem Beitrag einen guten Überblick über diese Thematik gegeben zu haben!
