Funktion
Das Stelzlager-Randprofil in der Farbe Anthrazit bildet die perfekte Ergänzung für Ihre Stelzlager-Konstruktion.
Diese Randverkleidung ist
– einfach zu montieren,
– formschön und
– ermöglicht die Anpassung der Verblendung an alle Höhenverhältnisse.
Abgerundet wird das Sortiment der Randprofile durch optional erhältliche Eckstücke.
Die Randprofile sind mit den Stelzlagern ‘Professional’, ‘Gemini’ sowie dem Doppelbodensystem ‘SmartWabic’ einsetzbar.
![Ambiente Anthrazit](https://www.ceratrends.com/app/uploads/2022/12/Montage-Anthrazit-1.jpg)
Ein fertiges Randprofil aus Edelstahl sieht zum Beispiel wie folgt aus:
![Ambiente Edelstahl 1](https://www.ceratrends.com/app/uploads/2022/12/Montage-Randprofil-Edelstahl-3-2.jpg)
Montage der Randprofile
Die gesamte Konstruktion besteht aus zwei Teilen:
– dem Randprofil und
– dem unteren Setzstufen-Anschluss-Clip
Schritt 1:
Die Stelzlager werden am Rand positioniert und das Randprofil lose aufgelegt.
Vorher werden die Stelzlager unten entlang der im Stelzlager-Fuß eingeprägten vor-gefrästen Linie abgeschnitten und der untere Setzstufen-Anschluss-Clip untergelegt
Beide Teile können optional zusätzlich mit einem Montagekleber befestigt werden.
Die folgenden Bilder zeigen die Ausführung ‘Edelstahl gebürstet’:
![Ambiente Edelstahl 3](https://staging.ceratrends.com/app/uploads/2022/12/Montage-Randprofil-Edelstahl-1-1.jpg)

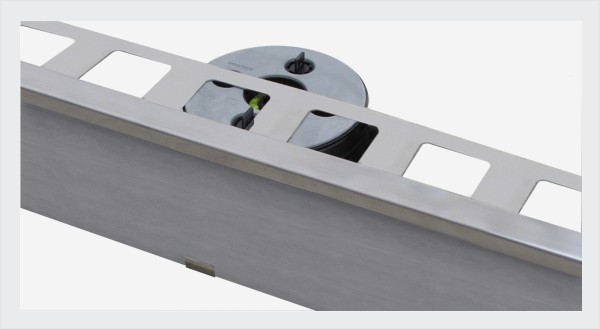

Schritt 2:
Die senkrechten Platten werden auf das benötigte Maß abgeschnitten und in den Zwischenraum eingefügt.
![Ambiente Edelstahl 2](https://staging.ceratrends.com/app/uploads/2022/12/Montage-Randprofil-Edelstahl-2-1.jpg)
Schritt 3:
Die Platten werden aufgelegt.
![Ambiente Edelstahl 1](https://staging.ceratrends.com/app/uploads/2022/12/Montage-Randprofil-Edelstahl-3-2.jpg)
Montage des Randprofiles auf Doppelboden ‘SmartWabic’
Die Montage erfolgt in folgenden Schritten:
Schritt 1:
Der untere Setzstufen-Anschluss-Clip wird mit einem Montagekleber mit dem Stelzlager verklebt.
Verwenden Sie dazu unseren Montagekleber – Sie werden sehen, dass sich eine extrem stabile Verbindung des Clips mit dem Stelzlager ergibt.
![Montage Randprofil SmartWabic 3](https://staging.ceratrends.com/app/uploads/2022/12/Unterer-Randclip-mit-Klebepistole.jpg)
![Montage Randprofil SmartWabic 2](https://staging.ceratrends.com/app/uploads/2022/12/Unterer-Randclip-mit-Kleber.jpg)
![Montage Randprofil SmartWabic 5](https://staging.ceratrends.com/app/uploads/2022/12/Montierter-unterer-Clip-auf-Stelzlager.jpg)
Schritt 2:
Die Randausführung mit bereits montierten Clips sehen Sie in den folgenden Bildern:
![Montage Randprofil SmartWabic 4](https://staging.ceratrends.com/app/uploads/2022/12/Reihe-untergestellter-Clips-2.jpg)
Schritt 3:
Legen Sie nun das Randprofil vorerst lose auf und messen Sie den Abstand zum untergelegten Clip
![Abmessen](https://staging.ceratrends.com/app/uploads/2022/12/Abmessen-der-vertikalen-Plattenhoehe.jpg)
Schritt 4:
Schneiden Sie nun die senkrechte Platte ca. 2-3 mm niedriger als der gemessene Wert und fügen Sie die Platte ein
![Montage Randprofil SmartWabic 1](https://staging.ceratrends.com/app/uploads/2022/12/Zuschnitt-und-Einsetzen-der-Vertikalplatte.jpg)
Schritt 5:
Befestigen Sie in einem Abstand von 1 m die Fix-Clip in die Wabenkonstruktion und schrauben Sie die Randprofile darauf fest.
![Montage Randprofil SmartWabic 6](https://staging.ceratrends.com/app/uploads/2022/12/Fixierung-2.jpg)
Schritt 6:
Legen Sie im Abschluss die Bodenplatte auf – fertig!
![Montage Randprofil SmartWabic 8](https://staging.ceratrends.com/app/uploads/2022/12/Fertiger-Abschluss-2.jpg)
Voraussetzungen
Das Randprofil ist für folgende Produkte sehr gut geeignet:
- Stelzlager Professional
- Doppelboden-System ‘SmartWabic’ (bauartbedingt nur 10 cm und 12 cm)
Stärke der Platten:
Die Randverkleidungen sind für Platten (Feinsteinzeug, Naturstein etc.) in der Stärke 2 cm konstruiert worden.
Berücksichtigung der Randprofile im Konfigurator
Der Konfigurator berechnet die benötigten unteren Clips sowie die benötigte Anzahl von Randprofilen automatisch.
- Wählen Sie unter Punkt 5 ‘Terrassenverblendung’ die Seiten aus, welche verblendet werden sollen.
- Aktivieren Sie den Punkt ‘Profil oben + Clip unten’ .
- Wählen Sie links unten das Material des Randprofiles aus
Nach Eingabe dieser Punkte weiß der Konfigurator, dass entlang der angegebenen Seiten die Terrasse mit Randprofilen und den dazugehörigen unteren Clips verblendet werden soll.
Im Folgenden sehen Sie ein Beispiel.
Schritt 1: Auswahl der Punkte
![Konfigurator 4](https://www.ceratrends.com/app/uploads/2022/12/Konfigurator-4.jpg)
Schritt 2: durch gelb markierte Seiten zeigt Ihnen der Konfigurator an, dass diese Seiten verblendet werden.
![Oberer und unterer Clip im Konfigurator Schritt 2](https://www.ceratrends.com/app/uploads/2022/12/Konfigurator-2.jpg)
Schritt 3: In der Material-Liste erscheint dann augenblich die korrekte Anzahl von den unteren Clips sowie den Randprofilen.
![Oberer und unterer Clip im Konfigurator Schritt 1](https://www.ceratrends.com/app/uploads/2022/12/Konfigurator-3.jpg)
Hier sehen Sie die Querschnittszeichnung des Randprofiles
![Querschnittszeichnung Randprofil 2](https://www.ceratrends.com/app/uploads/2022/12/Querschnit-Randprofil-niedriger.jpg)
Sehen Sie hier zusätzliche Fotos dieses Artikels:
![Aufbau Randprofil Anthrazit](https://www.ceratrends.com/app/uploads/2022/12/amthrazit_ambiente_1.jpg)
![Ambiente Anthrazit 6](https://www.ceratrends.com/app/uploads/2022/12/Randprofil.jpg)
Muster der Randprofile können bei uns unter office@ceratrends.com angefordert werden.
