SmartWabic Basismodul

Das SmartWabic Basismodul revolutioniert den Bau Ihrer Terrasse durch eine bionische Wabenstruktur. Dieses System bietet Ihnen maximale Tragfähigkeit und ist die einzige absolut sichere Lösung gegen das Durchbrechen von Plattenbelägen auf erhöhten Böden. Zudem sparen Sie durch die innovative Klick-Technik massiv Zeit bei der Verlegung.

• Sicherheit der Extra-Klasse
• Schnelle Verlegung
• Individuell anpassbar

Vorteile auf einen Blick

1. Absolute Sicherheit: Das System verhindert selbst bei einem Plattenbruch das Durchstürzen und schützt Sie so aktiv vor Verletzungen.
2. Enorme Zeitersparnis: Sie verlegen Ihre Terrasse mit diesem System etwa 30 bis 50 % schneller als mit herkömmlichen Stelzlager- oder Schienensystemen. Das patentierte Klick-System ermöglicht eine schnelle und sicher Verbindung.

3. Höchste Stabilität: Das bionische Waben-Vorbild garantiert beste Tragkraft bei gleichzeitig sparsamem Materialeinsatz.
4. Individuelle Anpassung: Sie können Rundungen, Säulen oder Regenrinnen einfach ausschneiden, ohne die Stabilität der Konstruktion zu gefährden.
5. Geprüfte Qualität: Das System erfüllt strenge Normen und ist somit uneingeschränkt für private und öffentliche Bereiche geeignet.

Erklärung des Systems

Das SmartWabic-System besteht aus folgenden Komponenten:

(A) dem Plattenbelag (Feinsteinzeug, Beton-oder Natursteinplatten in beliebiger Stärke ab 2 cm)
(B) dem Auflagepad mit integrierten Fugenabstandhaltern (für 2 mm oder 4 mm – Fugen erhältlich)

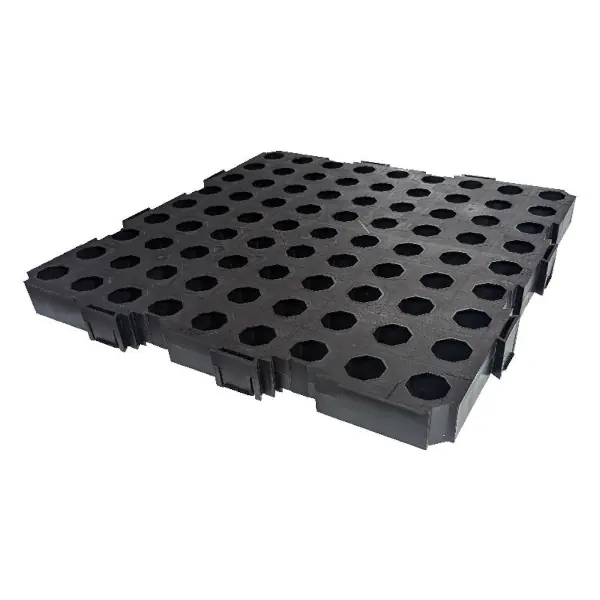

(C) dem Basismodul SmartWabic in der Abmessung 60 x 60cm
(D) der Stelzlager-Unterkonstruktion – erhältlich als fixe und selbstnivellierende Stelzlager

Das folgende Bild stellt den Aufbau der Konstruktion dar.
Dabei zeigt das Bild die Variante mit den selbstnivellierenden Stelzlagern

Montage: So verlegen Sie das SmartWabic System

Die Montage ist intuitiv und erfordert keine Spezialwerkzeuge für die Verbindung der Module.

1. Vorbereitung: Stellen Sie die benötigten Stelzlager auf dem tragfähigen Untergrund bereit.

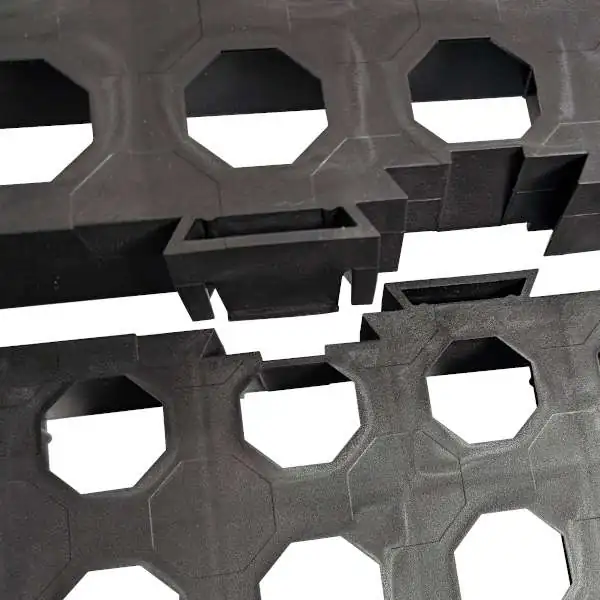

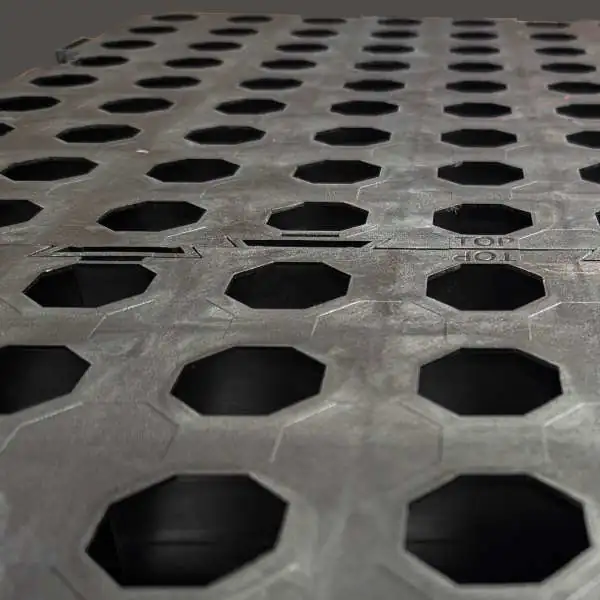

2. Verbinden: Klicken Sie die Basismodule über den integrierten Verschluss-Mechanismus einfach ineinander.
3. Positionieren: Platzieren Sie die verbundenen Module auf den Stelzlager-Köpfen.
4. Anpassen: Falls Hindernisse wie Rohre oder Säulen vorhanden sind, schneiden Sie diese einfach aus dem Modul aus.
5. Belegen: Verlegen Sie abschließend Ihr Feinsteinzeug oder Ihren Naturstein direkt auf der stabilen Gitterstruktur.

Planung über den Konfigurator

Mit unserem 3D-Konfigurator planen Sie Ihr Projekt fehlerfrei. Zeichnen Sie Ihre Verlegefläche und definieren Sie die gewünschten Bauhöhen. Das Tool berechnet automatisch alle benötigten Module und Zubehörteile für Sie.

ZUM KONFIGURATOR

Anwendungsbereich und System

Dieses System eignet sich hervorragend für Terrassenplatten aus Feinsteinzeug in den Stärken 2 cm und 3 cm. Besonders bei großen Bauhöhen spielt das System seine Stärken voll aus. Sie können damit klassische Formate wie 60×60 cm ebenso verlegen wie moderne Großformate (z. B. 60×120 cm). Sogar eine elegante Verbandsverlegung ist ohne zusätzlichen Aufwand möglich.

Technische Eigenschaften

Die Basismodule wurden einer intensiven technischen Prüfung unterzogen.

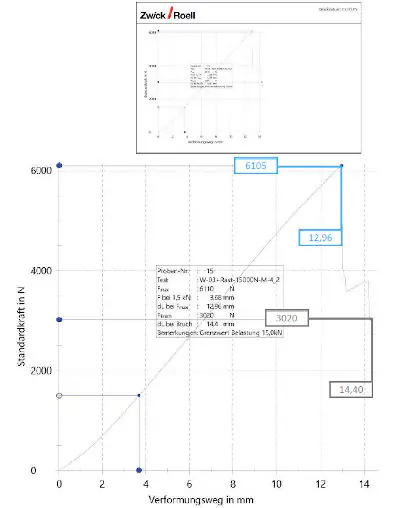

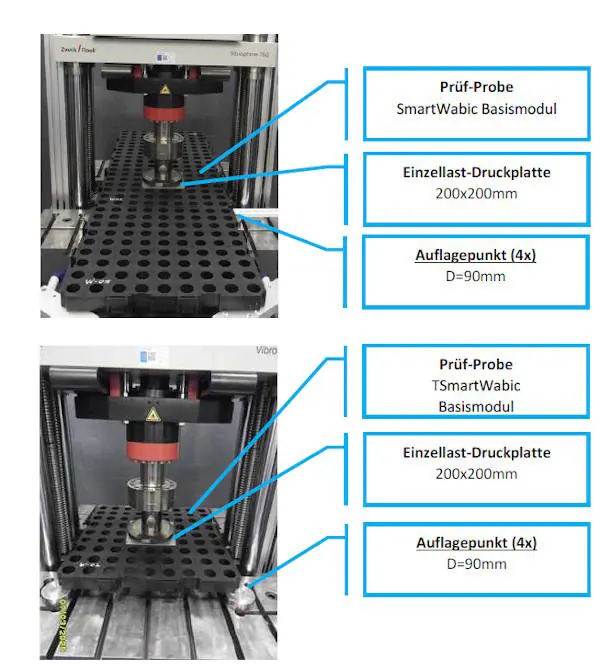

Sie sehen im Folgenden Bilder dieser Prüfung:

Lieferumfang

Der Lieferumfang umfasst das SmartWabic Basismodul in der von Ihnen gewählten Stückzahl. Bitte beachten Sie, dass Stelzlager und Plattenbeläge separat zu bestellen sind oder über den Konfigurator berechnet werden.

Hinweise zur Planung / Materialbedarf

Messen Sie Ihre Terrasse exakt aus. Berücksichtigen Sie bei der Planung, dass die Module einfach zugeschnitten werden können. Wir empfehlen die Nutzung unseres Konfigurators, um Verschnitt und Randlösungen präzise zu ermitteln.

Pflege / Wartung

Das SmartWabic System ist wartungsfrei und extrem witterungsbeständig. Wir empfehlen lediglich eine regelmäßige Sichtprüfung der Fugen und der Entwässerungswege, um einen dauerhaft freien Wasserablauf unter dem System zu gewährleisten.
