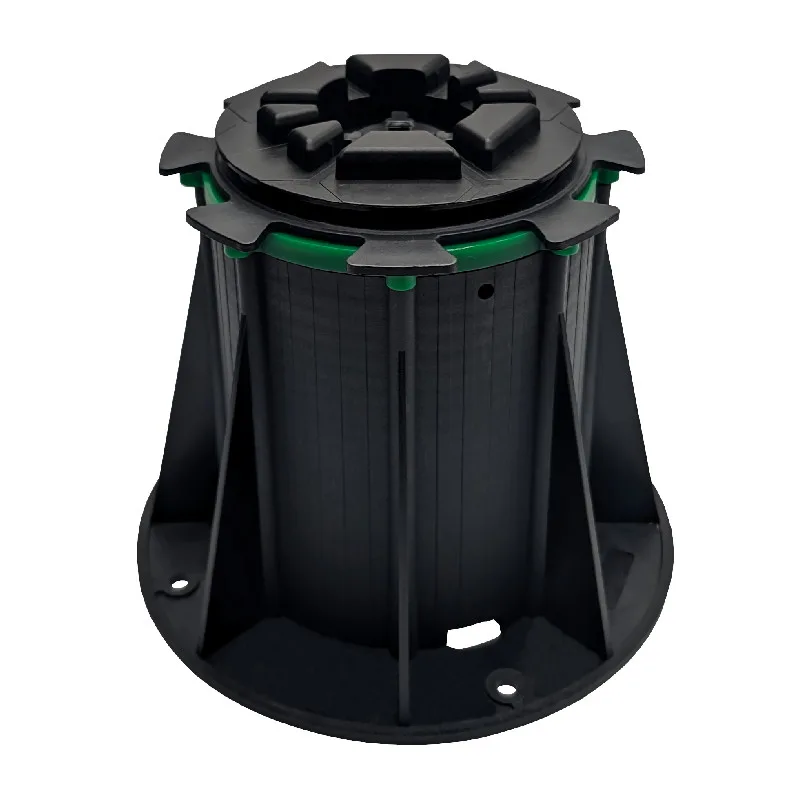

Stelzlager SmartWabic selbstnivellierend

Verstellbereich:15,6 - 40,7 cm
Artikelnummer:SWSN156407

8,86  Stk.

  • selbstnivellierendes Stelzlager für Basismodul SmartWabic
  • individuell platzierbar unter dem SmartWabic-Basismodul
  • gleicht Gefälle und Unebenheiten bis zu +/- 5° selbständig aus
  • stufenlos höhenverstellbar mit Dreh-Ring
  • von oben mittels Verstellschlüssel höhenverstellbar
  • vollflächige Aufstandsfläche für perfekte Druckverteilung
  • Bodendurchmesser: 20cm
  • Extremer Verstellbereich durch massives Doppelgewinde

408 vorrätig

Lieferung zwischen 05.12.2024 und 10.12.2024

TOP Preise - ab dem 1. Stück!
Menge Preis
1 - 287 Stk. 8,86
288+ Stk. 8,51
  • Planung mit 3D-Konfigurator
  • 10 Jahre Garantie
  • Massive Ausführung
  • 100% recycelbar
  • Witterungsbeständig
  • Top-Innovation
Versandart: Karton-ArtikelMehr zu Versandkosten

NEU – Stelzlager mit selbstnivellierendem Kopf für SmartWabic

Die neuen SmartWabic – Stelzlager mit selbstnivellierendem Kopf weisen folgende Vorteile auf: diese

  • können an beliebigen Stellen unter dem Basismodul positioniert werden.
  • gleichen Unebenheiten im Boden bis zu +/- 5° automatisch aus .
  • sind nicht nur über den verstellring, sondern auch mit dem Verstellschlüssel nachträglich von oben verstellbar

Wir folgt sehen Sie die Produktfamilie der selbstnivellierenden Stelzlager für das Doppelboden-System SmartWabic.

Stelzlager Gemini für SmartWabic

Den Effekt der Selbstnivellierung sehen Sie mit folgendem Bild – selbst starke Neigungen oder Übergänge von Abdichtungsbahnen sind problemlos mit diesem Stelzlager auszugleichen.

Darstellung Wirkung der selbstnivellierenden Stelzlager im Verbund mit SmartWabic

Im folgenden Bild sehen Sie wie das SmartWabic-Basismodul in die Spezial-Adapter der Gemini-Serie eingesetzt wurden.

Gesamtansicht SmartWabic mit selbstnivellierenden Stelzlagern

Zuletzt ersehen Sie wie folgt die Gesamt-Aufbauhöhen für die gängigen Belagsstärken 2cm, 3cm, 4cm und 5cm

Gesamt-Höhenbereiche bei SmartWabic mit Stelzlager Gemini und Plattenbelage 2cm
Gesamt-Höhenbereiche bei SmartWabic mit Stelzlager Gemini und Plattenbelage 3cm
Gesamt-Höhenbereiche bei SmartWabic mit Stelzlager Gemini und Plattenbelage 4cm
Gesamt-Höhenbereiche bei SmartWabic mit Stelzlager Gemini und Plattenbelage 5cm

Höheneinstellung der selbstnivellierenden SmartWabic-Stelzlager

Wir bieten Ihnen mit den neuen selbstnivelleirenden Stelzlagern zwei Möglichkeiten der Höheneinstellung an:

  • mittels Drehring
  • mittels Verstellschlüssel

Höheneinstellung mittels Drehring

Mittels des in jedem Stelzlager eingebauten Drehringes können Sie schnell und einfach die Höhen des Stelzlagers verändern.

Höheneinstellung mittels Drehring

Höheneinstellung mittels Verstellschlüssel

Mittels des Verstellschlüssels können Sie sowohl
– während der Verlegung als auch
– nach der Verlegung der SmartWabic-Basismodule die Höhe verändern.

Die folgenden Fotos dokumentieren diese beiden Möglichkeiten:
– links sehen Sie die Verstellung während der Verlegung
– rechts sehen Sie die Verstellung bei bereits verlegten SmartWabic Basismodulen

Höheneinstellung 1 mittels Verstellschlüssel
Höheneinstellung 2 mittels Verstellschlüssel

Senkrechte Randverkleidung realisieren

Auch bei unseren neuen selbstnivellierenden Stelzlagern für das SmartWabic-Doppelboden-System können Sie einfach und schnell eine seitliche Randverkleidung montieren.

Detail2 des Aufbaus der seitliche Randverkleidung

Links sehen Sie den Aufbau der senkrechten Randverkleidung.

Sie benötigen dafür folgende zusätzliche Artikel:
– ein oder mehrere Randprofile
Fix-Clips für das Smart-Wabic – Basismodul sowie
– den unteren Setzstufen-Anschluss-Clip für das Stelzlager ‘Gemini’


Funktionsweise der Elemente

a) Die Randprofile & die Fix-Clips

Die Randprofile bilden die obere Halterung für die seitliche 2cm-Keramikplatte.
Das Randprofil selber wird auf den Fix-Clips verschraubt. Näheres dazu weiter unten bei der Montage

Schritt 5 des Aufbaus der seitliche Randverkleidung
Schritt 4 des Aufbaus der seitliche Randverkleidung

b) Der untere Setzstufen-Anschluss-Clip

Der untere Setzstufen-Anschluss-Clip wird unter das Stelzlager geschoben und bildet die untere Halterung für die seitliche 2cm-Keramikplatte.

Detail des Aufbaus der seitliche Randverkleidung
Unterer Setzstufen-Anschlussclip

Die Montage

Abgeschnittenes Stelzlager Gemini mit untergelegtem unteren Setzstufenanschlussclip

Schritt 1:

Zuerst wird das Stelzlager an der Basis entlang der eingestanzten Schnittlinie abgeschnitten und der untere Setzstufen-Anschluss-Clip in das Stelzlager eingehängt bzw. untergeschoben.

Schritt 2:

Die Stelzlager werden im Randbereich positioniert und die Basismodule auf die Stelzlager platziert.

Schritt 1 des Aufbaus der seitliche Randverkleidung
Schritt 2 des Aufbaus der seitliche Randverkleidung

Schritt 3:

Die vertikale 2cm-Keramikplatte wird auf die benötigte Höhe geschnitten und in den unteren Setzstufen-Anschluss-Clip eingesetzt

Schritt 4:

Der Fix-Clip wird am äußeren Rand in die Wabenelemente eingeklickt.
Auf diesem Fix-Clip werden die Randprofile angeschraubt. Die sergibt eine stabile und dauerhafte Befestigung der Randprofile

Fix-Clip des SmartWabic-Systems
Schritt 3 des Aufbaus der seitliche Randverkleidung
Schritt 4 des Aufbaus der seitliche Randverkleidung

Schritt 5:

Das aufgelegte Randprofil wird über die vertikale 2cm-Kermikplatte übergestülpt.
Anschließend wird das Randprofil mit dem Fix-Clip mithilfe der beigelegten Flachkopf-Schrauben fix verschraubt.

Schritt 5 des Aufbaus der seitliche Randverkleidung

Links sehen Sie von vorne das bereits fertig montierte Randprofil sowie die eingesetzte vertikale 2cm-Keramikplatte.

Schritt 6:

Die waagrechte Keramik-Platte wird aufgelegt – fertig!

Detail2 des Aufbaus der seitliche Randverkleidung

Rückgabemöglichkeiten bei zu viel bestellten Artikeln!

Sparen Sie sich Zeit, Geld und Mühe – wir nehmen nicht benötigte Stelzlager und Zubehörteile der Doppelboden-Serie ‘SmartWabic’ zurück!

Sie können den Bedarf nicht genau abschätzen oder wollen für Eventualitäten etwas mehr bestellen? Eine gute Idee!
Denn wir nehmen nicht benötigte Basismodule, Stelzlager und Zubehörteile innerhalb von 2 Monaten ab Kaufdatum retour.
Die Voraussetzung ist natürlich, dass wir diese wieder verkaufen können.

Das heißt: die Artikel

  • dürfen nicht verschmutzt sein
  • dürfen keine Gebrauchs-Spuren aufweisen (Kratzer an der Oberfläche oder der gleichen)
  • kommen unbeschädigt bei uns an

Wie viele Artikel nehmen wir maximal zurück?

Wir nehmen maximal 10% der bestellten Menge pro Lieferposition zurück!

Ein Beispiel:
– Sie bestellen 200 Stk. von der Höhe 3,3-6,8 cm und 100 Stk. von der Höhe 6,7-15,0 cm.
– Wir nehmen maximal zurück: 20 Stk. von der Höhe 3,3-6,8 cm und 10 Stk. von der Höhe 6,7-15,0 cm.

Wie wird die Rücksendung abgewickelt?

Die Rücksendung erfolgt über unser Rückgabezentrum

Melden Sie Ihre Rücksendung an uns im Rücknahmezentrum an.
Sie erfahren hier,
– welche Artikel Sie in welcher Menge an uns zurücksenden können
– wie hoch der voraussichtliche Rückerstattungsbetrag sein wird.
– alle Informationen zu der Rücküberweisung und
– an welche Adresse Sie die Ware senden sollen.

Wie und wann erfolgt die Rückvergütung?

  • innerhalb von 2 Arbeitstagen ab Anlieferung bei uns.
  • mittels der Zahlungsart, die Sie beim Kauf gewählt haben – nähere Infos dazu im Rückgabezentrum.

Werden Manipulationskosten in Abzug gebracht?

Ja, es werden Kosten in Abzug gebracht – diese sind jedoch gering und betragen 5% des Warenwertes, mindestens jedoch EUR 9.- Diese Kosten liegen unter unseren Selbstkosten und stellen nur einen Teil des Aufwandes dar, der für die gesamte Bearbeitung eines Retouren-Vorganges erforderlich wäre.
