Das selbstnivellierende Stelzlager-System „EasyPro“ ermöglicht Ihnen eine präzise Terrassenverlegung mit einem automatischen Gefälleausgleich von bis zu 5°. Ergänzend dazu schaffen Sie dank des hochwertigen Materials und des modularen Zubehörs eine dauerhaft stabile Unterkonstruktion für Keramik-, Natur- oder Betonsteinplatten. Sie profitieren von einer einfachen Höhenverstellung und extremer Witterungsbeständigkeit für Ihr Bauprojekt.
Selbstnivellierendes Stelzlager
Hervorragende Belastbarkeit
Riesen-Verstellbereich durch innenliegendes Doppelgewinde
2mm oder 4mm-Fuge
Stelzlager selbstnivellierend EasyPro – Vorteile auf einen Blick
Riesen-Verstellbereich: mit einem Verstellbereich von 15,4 bis 40,5cm ist dieses Stelzlager mit einem unübertroffenen Verstellbereich ausgeführt. Die Ausführung des Stelzlager ist extremst massiv (Gewicht: ca. 1 kg p Stk.)
Effizientes Sortiment: Nur vier Grundtypen decken den gesamten Verstellbereich von 2,8 cm bis 40,5 cm ab. Dies ermöglicht eine effizientere Montage und vermindert drastisch eventuelle Fehlbestellungen.
Fugen 2mm oder 4mm: egal ob schlanke 2mm-Fugen oder robuste 4mm-Fugen: für jeden Wunsch ist etwas dabei!
Doppelgewinde: Dieses Stelzlager ist mit einem innenliegenden Doppel-Gewinde ausgerüstet um große Höhenunterschiede ausgleichen zu können.

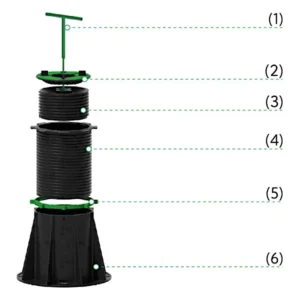

Im Bild zeigen (3) und (4) das innenliegende Doppelgewinde.
(1) = Verstellschlüssel (optional)
(2) = Fugenkopf (für Fugen 2mm und 4mm) – in der Lieferung enthalten
(3) + (4) = innenliegendes Doppelgewinde
(5) = Feststellring für Gewinde – fixiert die Gewindeposition
(6) = Stelzlager-Basis
Einfache Höhenverstellung: Sie justieren die Höhe intuitiv über den Verstell-Schlüssel (links) oder den Einstellring (rechts)
Volle Aufstandsfläche: Die Belastung wird über die gesamte Basis in den Untergrund abgeleitet
Integrierte Anti-Rutsch- und Anti-Akustik-Auflage: In jeden Stelzlagerkopf für Platten sind diese weichen und dämpfenden Auflagen standardmäßig integriert
Maximale Beständigkeit: Das System ist wetterfest sowie temperaturbeständig von -40 °C bis +80 °C.
Automatischer Ausgleich: Das selbstnivellierende System gleicht Bodenunebenheiten bis zu +/- 5° selbstständig aus.
Vielseitiges Zubehör: Ein umfangreiches Programm bietet Lösungen für fast jede bauliche Herausforderung.
Erklärung des Systems
Das Herzstück des „EasyPro“-Systems ist der bewegliche Kopf.
Sobald Sie die Platten auflegen, versucht der bewegliche Kopf ein Gleichgewicht von allen aufliegenden Platten zu herzustellen. Da das Gewicht jeder aufliegenden Platte prinzipiell gleich ist (z.B. vier angrenzende Platten 60×60 liegen an einer Ecke auf einem beweglichen Stelzlagerkopf) wird der bewegliche Kopf ein Gleichgewicht herstellen und sich in die waagrechte Position bewegen. Dies ist ein Prinzip ähnlich einer alten Küchenwaage. Wenn das Gewicht links und rechts gleich ist dann ist der bewegliche mittlere Teil automatisch in der waagrechten Position.
Das wichtigste System-Zubehör – Stelzlager selbstnivellierend EasyPro
Zubehörteile erweitern die Funktionalität des EasyPro-Systems und lösen komplexe Details an Rändern und Übergängen. Zum gesamten System-Zubehör EasyPro
1. Der Randabschluss-Clip
Dieser Clip aus Kunststoff dient als seitlicher Abschluss zu angrenzendem Mauerwerk. Der Clip spannt die Platte sicher ein, sodass ein Verrutschen verhindert und gleichzeitig die Wand geschützt wird.
2. Der Verstell-Schlüssel
Mit diesem Werkzeug verstellen Sie die Höhe des Stelzlagers bequem während der Montage.
Der Schlüssel wird einfach in den zentralen Montage-Schlitz eingesetzt.
3. Senkrechter Randabschluss
Für optisch ansprechende Sichtkanten wählen Sie zwischen Randverkleidungen aus Aluminium, Randverblendungen oder Edelstahl-Clips für Setzstufen.
Hier dargestellt sind links die Randverkleidungen und rechts die Randverblendungen:
Bei schmalen Randplatten kann es zu einem Aushebeln von Platten kommen.
Der Fixierungs-Ring wandelt dafür das Lager in sekundenschnelle in ein Stelzlager mit fixem Kopf um.
5. Entwässerungs-Lösungen
Das System ist mit professionellen Entwässerungsrinnen kompatibel, um stehendes Wasser auf der Terrassenoberfläche effektiv zu vermeiden.
Das folgende Beispiel zeigt die Entwässerungsabdeckung Rain Grid.
Die Installation erfolgt in logischen Schritten. Wir empfehlen Ihnen, vorab eine Montage-Lehre aus Holz oder Aluminium anzufertigen, die exakt der Länge Ihrer Platten entspricht.
1. Zuschnitt der Randlager
Positionieren Sie die Stelzlager im Randbereich so nah wie möglich an der Außenkante. Um Überhänge zu vermeiden, schneiden Sie die Basis des Stelzlagers entlang der vorgeprägten Schnittlinien an der Unterseite mit einer Stichsäge zu. Das folgende Bild zeigt in der Mitte ein einseitig zugeschnittenes Stelzlager und rechts ein zweiseitig zugeschnittenes Stelzlager.
2. Positionierung und Ausrichtung
Stellen Sie die (beschnittenen) Randlager und die erste innere Reihe auf.
Nutzen Sie die Montage-Lehre für die Abstände und eine Wasserwaage (mind. 2 m), um das gewünschte Niveau über den Drehring oder den Verstell-Schlüssel einzustellen.
Anschließend legen Sie die Randabschluss-Clips auf.
3. Verlegung der Platten
Bevor Sie die erste Platte auflegen, sollten Sie die nicht benötigten Fugenstege abbrechen, damit diese bündig am Rand anliegt.
Zudem überprüfen Sie bitte das Niveau regelmäßig mit der Wasserwaage.
Anschließend setzen Sie das Verlegen der Stelzlager und der Platten fort bis Sie zum Randbereich kommen.
4. Senkrechter Randabschluss
Für einen senkrechten Randabschluss – falls benötigt – haben Sie mehrere Möglichkeiten:
eine Aluminium-Randverkleidung (Bild links) in der Standard-Ausführung oder in der Ausführung ‚Sideline‘
die Randverblendung (im Bild rechts)
eine Ausführung mit oberen und unteren Setzstufen-Clips (Bild unten)
Vermeiden Sie Fehlkäufe und planen Sie Ihr Projekt mit höchster Präzision. Unser kostenloser Online-Konfigurator berechnet automatisch die benötigte Anzahl an Stelzlagern und das exakt passende Zubehör für Ihre Terrasse. Die Nutzung ist anonym und ohne Registrierung möglich.
Das EasyPro-System ist für Feinsteinzeug, Naturstein und Betonstein optimiert. Es eignet sich hervorragend für klassische Terrassenaufbauten sowie für unser Schienensystem ‚Slim Easy‘ als auch unserem Doppelboden-System ‚Smart Wabic‘ u. Durch die Umwandlungsoption zum fixen Kopf ist es besonders flexibel in der Nähe von Hauswänden und bei schmalen Plattenstreifen einsetzbar.
Hier sind die technischen Eigenschaften des Stelzlagers EasyPro:
Eigenschaft
Details
Material
Polypropylen (PP), zu 100% recycelbar
Verstellmöglichkeit
Einstellring, Verstellschlüssel
Tragkraft
max 1.300 kg pro Lager (Labor-Bruchlast)
Temperaturbereich
-40 °C bis +80 °C
Bauhöhe Stelzlager
15,4 cm - 40,5 cm
Fugenbreite
2 mm oder 4 mm wählbar
Fugensteghöhe
1 cm
Kompatibilität
Schienensystem Slim Easy, Doppelboden Smart Wabic
Besonderheit
Inkludierte Anti-Rutsch- und Anti-Akustik-Auflagen
Garantie
10 Jahre
Die folgende Tabelle zeigt die Aufbauhöhen für das Modell EasyPro (Bereich 15,4 bis 40,5 cm).
Die Aufbauhöhe ist dabei der Abstand von der Bodenfläche bis zur Oberkante des neuen Terrassen-Belages.
Belagstyp (Beispiel)
Minimale Bauhöhe (H1)
Maximale Bauhöhe (H2)
Feinsteinzeug (2 cm Stärke)
17,4 cm
42,5 cm
Naturstein (3 cm Stärke)
18,4 cm
43,5 cm
Betonstein (4 cm Stärke)
19,4 cm
44,5 cm
Betonstein (5 cm Stärke)
20,4 cm
45,5 cm

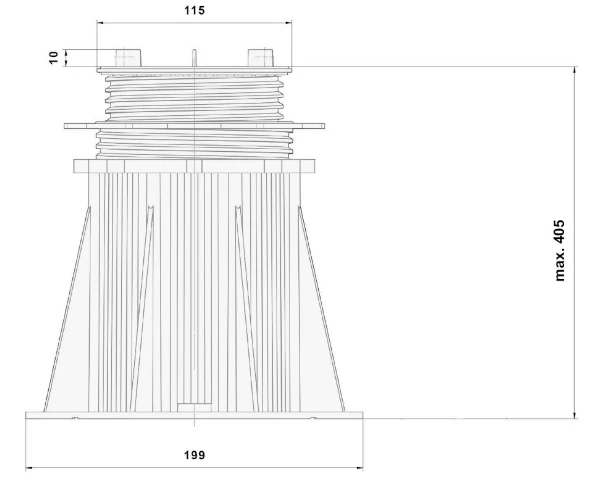

Technische Zeichnung:
Wie folgt sehen Sie die technische Zeichnung dieses Stelzlagers:
Lieferumfang
Sie erhalten das Stelzlager „EasyPro“ im gewählten Verstellbereich inklusive der vormontierten Fugenstege. Zubehörteile wie Fixierungs-Ringe, Randabschluss-Clips, Verstell-Schlüssel und Entwässerungs-Komponenten bestellen Sie bitte separat nach Ihrem individuellen Bedarf.
Hinweise zur Planung / Materialbedarf
Planen Sie bei schmalen Platten (ab 14 cm) unbedingt den Einsatz von Fixierungs-Ringen ein. Nutzen Sie die Montage-Lehre, um bei großen Flächen Zeit zu sparen und exakte Fugenbilder zu erzielen. Achten Sie darauf, die Stelzlager-Basis für den Randabschluss exakt 3 mm oberhalb der äußeren Perforierung zuzuschneiden.
Pflege / Wartung vom Stelzlager selbstnivellierend EasyPro
Das System ist wartungsfrei und langlebig. Wir empfehlen Ihnen lediglich eine regelmäßige Kontrolle der Fugen auf Verschmutzung. Dies stellt sicher, dass Regenwasser ungehindert abfließen kann und die Entwässerungsfunktion der Unterkonstruktion erhalten bleibt.
Mustersets EasyPro

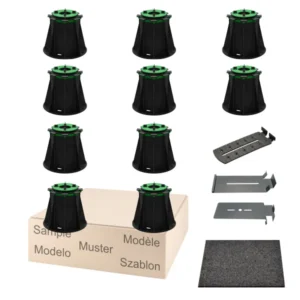

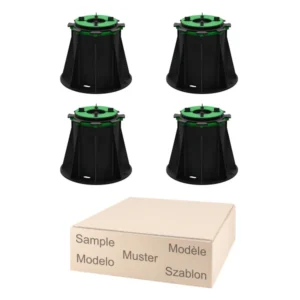

Gerne können Sie unser Musterset ‚Medium‘ oder unser Musterset ‚Large‘ vorab bestellen um sich von der Qualität und der einfachen Handhabung überzeugen zu können. Durch Klick auf das Bild kommen Sie direkt zu den Mustersets.
Häufige Fragen zu EasyPro
Was ist der Unterschied zwischen 'Professional' und 'EasyPro'
Dies ist eine sehr häufig gestellte Frage unserer Kunden. Abgesehen vom Preis, der bei der Serie ‚EasyPro‘ wesentlich niedriger liegt dürfen wir Ihnen anhand der folgenden Tabelle Auskunft über einige Details geben:
Obere und untere Setzstufen-Clips für 2cm-Verkleidung erhältlich
ja
ja
Obere und untere Setzstufen-Clips für 3cm-Verkleidung erhältlich
ja
nein
Muss man Stelzlager festschrauben ?
Prinzipiell sollte man die äußerste Stelzlager-Reihe fixieren. Ob eine Verschraubung möglich ist hängt von der Terrassen-Beschaffenheit ab
1. Was ist die äußerste Stelzlager-Reihe?
Die äußerste Stelzlager-Reihe ist eine Reihe zu einem offenen Rand. Ein offener Rand ist ein Rand, der nicht durch Mauern oder feste Befestigungs-Winkel abgeschlossen wird.
Ein typischer ‚offener Rand‘ ist dabei die letzte Reihe zu einem Balkon-Geländer.
2. Warum sollte die äußerste Stelzlager-Reihe fixieren?
Der Grund liegt darin, dass es zu keinen Verschiebungen der äußersten Platten-Reihe kommen sollte.
3. Wie kann die Fixierung erfolgen?
Dies hängt von der Beschaffenheit des Untergrundes ab:
Auf einem Beton-Untergrund kann das Stelzlager verschraubt werden. Auf einer Abdichtung muss das Stelzlager verklebt werden. Ansonsten kommt es zu einer Beschädigung der Abdichtungs-Ebene.
Reduziert der bewegliche Kopf die maximale Bruchlast im Vergleich zu einem fixen Stelzlager?
Im Vergleich zu einer waagrechten Stellung des Stelzlagerkopfes reduziert sich die maximal aufnehmbare Last zwischen 5% und 20% laut durchgeführten technischen Prüfungen. Diese Abnahme resultiert aus einer – bei dezentraler Last – vermehrten Beanspruchung einer Seite der äußeren statischen Stützkonstruktion der Stelzlager.
Was passiert, wenn eine schmale Randplatte nur auf zwei Punkten eines selbstnivellierenden Kopfes aufliegt? Neigt sich der Kopf dann ungewollt nach außen?
Ja, das kann der Fall sein, wenn vollflächige Platten auf kleine Randplatten stossen. Die größere Platte hebelt dann die kleinere Platte aus.
In solchen Fällen sollten Sie die äußeren Rand-Stelzlager in ein Stelzlager mit fixem Kopf umwandeln. Die sgeschieht bei Easy Pro durch den Einsatz des Fixierungs-Ringes. Dieser wird in den Stelzlager-Kopf eingesetzt und blockiert den Selbstnivellierungs-Mechanismus.
Sind selbstnivellierende Systeme für Dachterrassen in exponierten Lagen geeignet, oder bieten fixe Köpfe mehr Stabilität gegen abhebende Kräfte?
Weder noch. Beide Systeme bieten in der Standardausstattung keinen zusätzlichen Schutz vor extremen Stürmen oder Tornados. Sollte dies bei einer Terrasse der Fall sein so empfehlen wir: a) die Verklebung der Stelzlager auf dem Boden b) die Verklebung der Platten auf den Stelzlagern
Beide Massnahmen zusammen führen zu einer wesentlichen Verbesserungen gegen abhebende Windkräfte. Alternativ empfehlen wir die Erhöhung der Materialstärke der zu verlegenden Platten (z.B. von 2cm auf 3cm).
Neigt das Kugelgelenk des Kopfes nach Jahren der Belastung zum 'Fressen' oder Quietschen bei thermischer Ausdehnung der Platten?
Nach über einer Million verkauften selbstnivellierenden Stelzlagern können wir auch nach Jahren keine mechanischen Verschleiß-Erscheinungen oder akustische Beeinträchtigungen feststellen.
Kann ich ein selbstnivellierendes Stelzlager verwenden, wenn sowohl der Untergrund ein Gefälle hat als auch die Plattenoberfläche ein (anderes) Gefälle aufweisen soll?
Ja, das können Sie! Ein selbstnivellierendes Stelzlager kann nicht nur ein Gefälle ausgleichen sondern auch ein anderes Gefälle erzeugen. Die nachfolgenden Bilder illustrieren eine künstlich erzeugte Gefällesituation bei einer Holz-Unterkonstruktion. Diese ist auch für Plattenbeläge umlegbar.
Sammeln sich im beweglichen Kopf Schmutz und Wasser, was im Winter zu Frostsprengung führen könnte?
Hier muss man zwischen Schmutz und Wasser unterscheiden:
a) Wasser Ja, es kann sich im beweglichen Kopf Wasser ansammeln (selten) bzw. sich ein Wasserfilm bilden (häufiger). Im Winter kann es zu daher zu einer Eisbildung kommen. Diese Eisbildung wird dann durch Betreten aufgelöst und ein leichtes Knacken ist einmalig hörbar. Diese ‚Frostsprengung‘ ist in der Realität nicht zu vermeiden. Denn die häufigste Ursache ist nicht der direkte Wassereintritt sondern die Bildung von Kondenswasser.
b) Schmutz Ein starker Schmutzeintrag im Winter – und die damit einhergehende Beeinträchtigung der Akustik – ist bislang in keinem einzigen Fall aufgetreten. Es wurden uns keine Berichte in dieser Hinsicht mitgeteilt.
Ab wie viel Prozent Gefälle lohnt sich der Aufpreis für ein selbstnivellierendes System gegenüber Ausgleichsscheiben (Shims)?
Der Mehrpreis für die Stelzlager muss hier mit dem wesentlich erhöhten Verlege-Aufwand und der geringeren Verlege-Genauigkeit gegengerechnet werden. Ein Beispiel: a) der m2-Mehrpreis von selbstnivellierenden Stelzlagern beträgt ca. EUR 7.- bis 12.- gegenüber Stelzlager mit fixem Kopf (incl. Ausgleichsscheiben). b) ein Verleger verlangt EUR 50.-/m2 verlegte Fläche nur für die Verlegung excl. Material. Der Verleger darf also nur einen Mehraufwand von 7/50 bis 12/50 = 8,4min bis 12min pro Stunde für die Verlegung von fixen Stelzlagern haben. Nichteinbezogen sind dabei die geringere Verlege-Genauigkeit bei fixen Stelzlagern mit Nivellierscheiben.
Kann ich EasyPro mit Schienensystemen kombinieren, oder ist der bewegliche Kopf nur für die Direktverlegung von Platten sinnvoll?
Sie können EasyPro sowohl für das Schienensystem Slim Easy als auch für das Doppelbodensystem Smart Wabic verwenden. Beim Schienensystem Slim Easy nimmt zum Beispiel der 4mm-Stelzlagerkopf exakt das Basisprofil auf, wie im folgenden Bild ersichtlich ist:
Gleicht das System auch Unebenheiten im Estrich bzw. der Abdichtung (Überlappungen/Dellen/Hügel) aus, oder ist es rein für konstante Gefälle gedacht?
Bei großen Überlappungen oder Anhebungen stößt der 5°-Mechanismus an seine Grenzen. Hier sind dann Zusatz – Maßnahmen erforderlich, z.B. unser 1mm– und 3mm-Nivellierscheiben die unter das Stelzlager unterzulegen sind.
Beim Stelzlager ‚Gemini‘ gibt es folgende Möglichkeiten der Höhenverstellung: (a) mittels Verstell-Schlüssel (b) mittels Drehring
(a) Höhenverstellung mittels Verstellschlüssel
Mit dem Verstell-Schlüssel lassen sich unsere Gemini-Stelzlager rasch auf die benötigte Höhe bringen. Der große Schlitz im Stelzlager Gemini nimmt den Verstell-Schlüssel auf und ermöglicht dessen perfekten Halt!
Der Schlüssel dient dabei ausschließlich der Höhenverstellung ohne aufgelegte Platten. Die Feineinstellung der Höhe bei bereits aufgelegten Platten erfolgt mittels der großen Verstell-Ringe, welche direkt in den Stelzlagern ‚Gemini‘ eingebaut sind!
(b) Höhenverstellung mittels Verstellring
Bei allen Stelzlagern der ‚Gemini‘-Serie sind Drehringe eingebaut mittels derer die Stelzlager in der Höhe perfekt angepasst werden können. Diese sind einfach per Hand zu bedienen.
Montageanleitung des Stelzlagers ‚EasyPro‘
Mit den folgenden Schritten können Sie auf einfache Art und Weise die Stelzlager ‚EasyPro‘ montieren: (1) Vorbereitung: Lehre vorbereiten (2) Vorbereitung Rand-Stelzlager – Zuschnitt (3) Vorbereitung Rand-Stelzlager – Montage des Fixierungs-Ringes (4) Positionierung der Rand-Stelzlager und der ersten inneren Stelzlager-Reihe (5) Verlegung der ersten Platten (6) Weitere Platten verlegen (7) Der Randabschluss mit oberen und unteren Setzstufen-Anschluss-Clips
(1) Vorbereitung: Lehre anfertigen
Bevor Sie mit der Verlegung beginnen empfehlen wir Ihnen, sich eine Montage-Lehre anzufertigen. Dies ist ein Stück einer Holzlatte mit der exakten Länge der zu verlegenden Keramik-Platten.
Eine Montage-Lehre erleichtert es Ihnen, die Abstände zwischen den Stelzlagern exakt einzurichten. Speziell bei großen Platten erleichtert Ihnen eine Lehre die Montage wesentlich!
Statt eines Holz-Stückes können Sie natürlich auch ein Stück Aluminium o.dgl. zuschneiden.
(2) Vorbereitung Rand-Stelzlager – Zuschnitt
In den Randbereichen ist es notwendig die Stelzlager so nahe an den Rand zu positionieren wie möglich. Dies ist erforderlich um eventuelle Überhänge und damit die Gefahr des Kippens der verlegten Platte zu vermeiden. Um das Stelzlager so nahe wie möglich an den Rand zu bringen können Sie die Stelzlager ‚EasyPro‘ an der Basis zuschneiden.
Dies ist auch ohne weiteres möglich: entlang der an der Unterseite vorgeprägten Schnittlinien können Sie das Stelzlager verkleinern. Wie folgt sehen Sie strichliert die vor-gestanzten Schnittlinien.
Mittels einer Stichsäge können Sie das Stelzlager dann zuschneiden. Die nachfolgenden Bilder zeigen diesen Vorgang:
(3) Vorbereitung Rand-Stelzlager – Montage des Fixierungs-Ringes
Die Montage eines Fixierungs-Ringes ist nur bei schmalen Randplatten (Breite < 20-30cm) erforderlich.
Die obere Grafik zeigt ein mögliches Abheben einer schmalen Randplatte bei der Verwendung selbstnivellierender Stelzlager.
Der untere Teil des Bildes zeigt den prinzipiellen Effekt der Fixierung der Stelzlager mittels des Fixierungs-Ringes. Die schmale Randplatte wird nicht mehr angehoben.
Näheres zum Fixierungs-Ring erfahren Sie durch Klicken auf dem untenstehenden Link!
Die Montage erfolgt in zwei raschen Schritten, die innerhalb von Sekunden erledigt sind: Zuerst wird der Fixierungs-Ring in den Stelzlager-Kopf eingefügt und anschließend in das Stelzlager eingesetzt.
(4) Positionierung der Rand-Stelzlager und der ersten inneren Stelzlager-Reihe
Im nächsten Schritt sind die zugeschnittenen Rand-Stelzlager zu positionieren (Bild links) Für die Abstände zwischen den Stelzlagern verwenden Sie die oben beschriebene Montage-Lehre. Falls Randabschluss-Clips verwendet werden können Sie diese sofort auf das Stelzlager auflegen (vorher die nicht benötigten Fugen-Tabs bitte abbrechen).
Anschließend können Sie bereits die erste innere Stelzlager-Reihe positionieren.
Sie sehen hier die ersten beiden bereits positionierten Stelzlager-Reihen.
Besonders wichtig ist, dass Sie bereits bei der Positionierung die korrekte Höhe einstellen.
Falls Sie eine waagrechte Oberfläche wünschen verwenden Sie bitte stets eine Wasserwaage in ausreichender Länge (mind. 2m).
Das folgende kleine Video zeigt die einfache Höhenverstellung mittels des Dreh-Ringes und mit Verwendung einer Wasserwaage.
Zu diesem Zeitpunkt können Sie nun wählen: entweder – Sie positionieren bereits alle Stelzlager oder – Sie beginnen nun bereits mit der Verlegung.
(5) Verlegung der ersten Platten
In unserem Beispiel beginnen wir nun mit der Verlegung ersten Platten.
Die erste Platte wird verlegt. Vorher wurden zwei Stege des Stelzlagers abgetrennt damit die Platte auch auf dem Stelzlager positioniert werden kann.
Das Abtrennen der Stege kann händisch oder mittels einer Flachzange erfolgen.
Im nachstehenden Video sehen Sie den Verlege-Vorgang der ersten verlegten Platte:
Sie sehen zuerst die bereits vorbereiteten Stelzlager mit den positionierten Randclips.
Die Platte wird aufgelegt und so positioniert, dass diese eng mit dem Rand abschließt. Daraufhin wird noch das angrenzende Stelzlager eng an die Platte angelegt.
Zum Abschluss wird mittels der Wasserwaage überprüft ob die verlegte Platte auch tatsächlich im gewünschten Niveau verlegt wurde.
(6) Weitere Platten verlegen
Die weiteren Platten werden wie oben beschrieben verlegt. Sie sehen anhand der nächsten Bilder den Montagefortschritt:
Im folgenden Bild sehen Sie deutlich den Effekt der Selbst-Nivellierung. Eine Terrassen-Oberfläche mit Stelzlagern die geneigt stehen, die jedoch aufgrund des beweglichen Kopfes für eine waagrechte Plattenoberfläche sorgen.
(7) Der Randabschluss mit oberen und unteren Setzstufen-Anschluss-Clips
Der abschließende Teil der Stelzlagerverlegung ist ein sehr wichtiger Teil. Denn für die Randausbildung kommen mehrere Möglichkeiten infrage: (a) mit oberen und unteren Setzstufen-Anschluss-Clips (b) mit einer Randverkleidung (c) mit einem bauseitig bereits vorgesehenen Randabschluss (montierter Edelstahlwinkel oder z.B. montierte Stein-Randleisten)
Welche Möglichkeit auch immer Sie wählen: Sie müssen darauf Acht geben, dass sich bei der letzten Stelzlager-Reihe die darauf liegende Platte nicht nach außen bewegen kann!
Wir zeigen Ihnen im Folgenden den Ablauf eines Randabschlusses mit oberen und unteren Setzstufen-Anschluss-Clips.
————–
Im ersten Schritt müssen vorher die Stelzlager an der Basis abgeschnitten werden:
3mm oberhalb der äußeren Perforierung muss die Stelzlager-Basis zugeschnitten werden.
—————–
Anschließend positionieren Sie den unteren Randabschluss-Clip unter die Stelzlagerbasis. Für eine dauerhafte Verbindung verkleben Sie den Clip mit dem Stelzlager mittels unseres Hybridklebers
Der untere Setzstufen-Anschluss-Clip aus Edelstahl wird unter das Stelzlager positioniert.
—————–
Nun legen Sie die oberen Setzstufen-Anschluss-Clip – wie im folgenden Bild dargestellt – auf.
—————–
Im nächsten Schritt müssen Sie die seitliche Verblendung auf die korrekte Höhe zuschneiden: Dazu müssen Sie die benötigte Höhe der seitlichen Verblendung messen.
Der Abstand zwischen oberen und unteren Clip wird gemessen.
Die Wasserwaage dient zur Einrichtung des Stelzlagers und des oberen Randabschluss-Clips.
/
—————–
Nun ist die seitliche Randverblendung zuzuschneiden. Anschließend wird die Verblendung in den unteren Clip eingesetzt.
Die seitliche Verblendung wird in den unteren Randabschluss-Clip eingesetzt.
Dafür ist es erforderlich, den oberen Clip vorher wieder zu entfernen.
Nun wird der obere Setzstufen-Anschluss-Clip mit dem Stelzlager verklebt um einen dauerhaften Halt und eine perfekte Verbindung mit dem Stelzlager herzustellen.
Dazu wird unser Hybridkleber verwendet der für diese Einsätze hervorragend geeignet ist.
Als letzter Schritt wird noch die äußerste Randplatte aufgelegt und mittels Hybridkleber an der vorletzten Stelzlager-Reihe befestigt. Dies ist erforderlich um ein Verrutschen nach außen zu verhindern. Die folgenden Bilder zeigen die letzten Schritte der Verlegung des Randabschlusses.
Die Randplatte wird aufgelegt.
So sieht ein fertig verlegter Randabschluss aus.
s
Umwandlung in ein Stelzlager mit fixem Kopf (nicht-selbstnivellierend)
Bei Stelzlager-Konstruktionen mit dem Stelzlager ‚EasyPro‘ treten regelmäßig Situationen auf, wo schmale Randplatten verlegt werden müssen. Unter Umständen kann dies ein leichtes Kippen der Randplatten verursachen da die Gewichts-Verhältnisse stark unterschiedlich sind.
Bei der Schienensystem-Konstruktion unseres Systems ‚Slim Easy‘ wiederum hilft Ihnen diese Umwandlung bei
der einfacheren Montage des ersten, äußersten Basisprofiles (ein Bewegen des Basisprofiles wird verhindert und die Höheneinstellung wird dadurch wesentlich erleichtert)
der Erhöhung der Randstabilität
Montage des Fixierungs-Ringes
Die Montage erfolgt in zwei raschen Schritten, die innerhalb von Sekunden erledigt sind:
Zuerst wird der Fixierungs-Ring in den Stelzlager-Kopf eingesetzt: Anschließend wird der Kopf mit dem Fixierungs-Ring in die Stelzlager-Basis eingesetzt – fertig!
Anordnung der Stelzlager bei schmalen Randbereichen
Sie können schmale Randbereiche ab einer Breite von 14cm mit dem Stelzlager ‚EasyPro‘ ausgezeichnet lösen.
Es sind dafür einige Schritte notwendig, die Sie dafür erledigen müssen
Zuschneiden der Stelzlager und tlw. Abtrennen der Fugenköpfe
Einsetzen des Fixierungs-Ringes
ggf. Verkleben der Platten
(1) Zuschneiden der Stelzlager
Bei schmalen Randbereichen ist es notwendig die Stelzlager zu verkleinern. Dies ist auch ohne weiteres möglich: entlang der an der Unterseite vorgeprägten Schnittlinien können Sie das Stelzlager verkleinern. Wie folgt sehen Sie strichliert die vorgestanzten Schnittlinien
Mittels einer Stichsäge können Sie das Stelzlager dann zuschneiden
Es gibt folgende vier Möglichkeiten, wie Sie das Stelzlager ‚EasyPro‘ verkleinern können: – einseitiger Zuschnitt – zweiseitiger Zuschnitt – zweiseitiger, rechtwinkeliger Zuschnitt – allseitiger Zuschnitt
(2) Montage des Fixierungs-Ringes
Um bei schmalen Randplatten ein Kippeln zu verhindern sollten die äußersten Stelzlager aus Sicherheitsgründen mit dem Fixierungsring in ein Stelzlager mit fixem Kopf umgewandelt werden.
Die Montage erfolgt in zwei raschen Schritten, die innerhalb von Sekunden erledigt sind: Zuerst wird der Fixierungs-Ring in den Stelzlager-Kopf eingesetzt:
Anschließend wird der Kopf mit dem Fixierungs-Ring in die Stelzlager-Basis eingesetzt – fertig!
(3) Einbausituationen
Sie sehen nun die Einbausituationen bei schmalen Randplatten. Zur besseren Übersichtlichkeit sind nur die Stelzlager ohne ggf. verwendete Randabschluss-Clips eingezeichnet.
(3.1)Die minimale Variante: Breite 14cm
Sie sehen hier die Ausführung mit einer Mindest-Breite der Platte von 14cm. Die oberste Reihe, bestehend aus 6 Stk., ist vierseitig abzuschneiden, alle Fugentabs sind abzutrennen sowie die Fixierungsringe einzubauen
(3.2)Variante: Breite zwischen 14cm und 22cm
Der Aufbau erfolgt analog zu Punkt 3.1. – nur mit weiteren Abständen.
Sie können beim Stelzlager EasyPro aus folgenden verschiedenen Arten von senkrechten Randabschlüssen auswählen:
der Randverkleidung aus pulverbeschichtetem Aluminium
dem Randabschluss ‚Sideline‘
den Randprofilen
den Randverblendung aus pulverbeschichtetem Aluminium
den oberen und unteren Setzstufen-Anschluss-Clips aus Edelstahl
Die Randverkleidung wird auf das Stelzlager aufgesetzt und darauf die Platte gelegt. Zusätzlich kann die Randverkleidung auch noch mit dem Stelzlager verklebt oder verschraubt werden.
Die Randverkleidung ist in den Höhen 6cm, 8cm, 10cm, 12cm, 14cm, 16cm und 16 cm erhältlich.
Es stehen folgende Farben in matter Ausführung zur Verfügung: Anthrazit / Hellbeige / Hellgrau.
Geeignet ist das System ausschließlich für 2cm-Belagsplatten.
Die Randprofile (im Foto dargestellt mit Stelzlager ‚Professional‘) sind die erste Möglichkeit, wie Sie unterschiedliche senkrechte Terrassen-Höhen verblenden können.
Es stehen folgende Farben in matter Ausführung zur Verfügung: Anthrazit / Hellbeige / Hellgrau. Geeignet ist das System ausschließlich für 2cm-Belagsplatten. Nähere Infos unter dem folgenden Link:
Mustersets für das Stelzlager EasyPro mit selbstnivellierendem Kopf
Gerne können Sie ein Musterset zu diesem Artikel bestellen. Wählen Sie dabei aus einem der folgenden Sets aus und wählen Sie im Artikel die gewünschte Bauhöhe und die gewünschte Fugenbreite aus:
Wir stellen Ihnen wie folgt das wichtigste Zubehör zu unseren neuen ‘EasyPro’-Stelzlager vor:
(1) Der Randabschluss – Clip
Unser Randabschluss-Clip aus Kunststoff dient zum seitlichen Randabschluss bei einem anschließenden Mauerwerk. Dieser weist folgende wichtige Funktionen auf:
der Clip spannt die Randplatte ein,
verhindert dadurch ein Verrutschen der gesamten Konstruktion,
schützt das Mauerwerk gegen Beschädigungen durch eine verrutschende Platte
bildet eine wichtige Funktion bei der Realisierung schmaler Randbereiche und beim Einsatz unserer Entwässerungs-Rinnen.
Mit unserem Verstell-Schlüssel können Sie sehr einfach die Höhe des Stelzlagers während der Montage verstellen. Zum Einsetzen des Schlüssels ist in der Mitte des Stelzlagers ein breiter Montage-Schlitz vorgesehen.
Wir bieten Ihnen für den seitlichen senkrechten Randabschluss ebenso eine Vielzahl von Zubehör-Komponenten an: (a) die Randverkleidungen (b) die Randprofile sowie (c) die oberen und unteren Setzstufen-Anschluss-Clips
Rückgabemöglichkeiten bei zu viel bestellten Stelzlagern!
Sparen Sie sich Zeit, Geld und Mühe – wir nehmen nicht benötigte Stelzlager und Zubehörteile der Serie ‚EasyPro‘ zurück!
Sie können den Bedarf nicht genau abschätzen oder wollen für Eventualitäten etwas mehr bestellen? Eine gute Idee! Denn wir nehmen nicht benötigte Stelzlager innerhalb von 2 Monaten ab Kaufdatum retour. Die Voraussetzung ist natürlich, dass wir diese wieder verkaufen können.
Das heißt: die Stelzlager
dürfen nicht verschmutzt sein
dürfen keine Gebrauchs-Spuren aufweisen (Kratzer an der Oberfläche oder der gleichen)
kommen unbeschädigt bei uns an
Wie viele Stelzlager nehmen wir maximal zurück?
Wir nehmen maximal 10% der bestellten Menge pro Lieferposition zurück!
Ein Beispiel: – Sie bestellen 200 Stk. von der Höhe 3,3-6,8 cm und 100 Stk. von der Höhe 6,7-15,0 cm. – Wir nehmen maximal zurück: 20 Stk. von der Höhe 3,3-6,8 cm und 10 Stk. von der Höhe 6,7-15,0 cm.
Rücknahme von Zubehörteilen der Stelzlagerserie ‚EasyPro‘:
Wir nehmen auch nicht benötigte Zubehörteile zurück – und zwar ebenso bis zu max. 10% der bestellten Menge. Dies betrifft ausschließlich folgende Artikel:
– Randabschlussclips EasyPro – Randabschluss-Clip für alle Stelzlager-Typen – Bautenschutzpads
Wie wird die Rücksendung abgewickelt?
Die Rücksendung erfolgt über unser Rückgabezentrum
Melden Sie Ihre Rücksendung an uns im Rücknahmezentrum an. Sie erfahren hier, – welche Artikel Sie in welcher Menge an uns zurücksenden können – wie hoch der voraussichtliche Rückerstattungsbetrag sein wird. – alle Informationen zu der Rücküberweisung und – an welche Adresse Sie die Ware senden sollen.
innerhalb von 2 Arbeitstagen ab Anlieferung bei uns.
mittels der Zahlungsart, die Sie beim Kauf gewählt haben – nähere Infos dazu im Rückgabezentrum.
Werden Manipulationskosten in Abzug gebracht?
Ja, es werden Kosten in Abzug gebracht – diese sind jedoch gering und betragen 5% des Warenwertes, mindestens jedoch EUR 9.- Diese Kosten liegen unter unseren Selbstkosten und stellen nur einen Teil des Aufwandes dar, der für die gesamte Bearbeitung eines Retouren-Vorganges erforderlich wäre.
17 Rezensionen für Stelzlager selbstnivellierend EasyPro
Bewertet mit 5 von 5
Ewald van der Meulen –
Ich habe meine Terrasse mit den selbstnivellierenden Stützen verlegt und 2 cm starken Feinsteinzeugplatten belegt. Die Verlegung war einfach und das Ergebnis ist top – absolut eben und sehr stabil.
Ich bin rundum zufrieden und kann das System nur weiterempfehlen!
Ewald van der Meulen –
Ich habe meine Terrasse mit den selbstnivellierenden Stützen verlegt und 2 cm starken Feinsteinzeugplatten belegt. Die Verlegung war einfach und das Ergebnis ist top – absolut eben und sehr stabil.
Ich bin rundum zufrieden und kann das System nur weiterempfehlen!
Verifizierter Kauf. Mehr Informationen
Ralph-Joachim Büttner –
Verifizierter Kauf. Mehr Informationen
Stefan –
Verifizierter Kauf. Mehr Informationen
Jannis –
Super Stelzlager,es gibt auf dem Markt nichts vergleichbares was an die Qualität dieses Lagers kommt!
Verifizierter Kauf. Mehr Informationen
Horst Müller –
Top Qualität, einfach zu verbauen
Verifizierter Kauf. Mehr Informationen
Stephan A. –
Verifizierter Kauf. Mehr Informationen
Valeri –
Verifizierter Kauf. Mehr Informationen
Jörg L., Wuppertal –
Sehr gutes Lager. Brauchte den grossen Verstellbereich bis 40cm und das lässt sich sehr gut mit dem Doppelgewinde einstellen. Lieferung schnell.
Nicht verifizierter Kauf. Mehr Informationen
Philipp B. Landshut –
Sehr gute Stelzlager. Massiv. Dachte nicht dass diese selbstnivellierenden Lager so gut funktionieren.
Nicht verifizierter Kauf. Mehr Informationen
Reinhard H. –
cooles Lager – massiv mit zwei Gewinde und Fixierung. Einfach zu handhabent. Leider hat DHL mit der Lieefrung nicht geglänzt.
Nicht verifizierter Kauf. Mehr Informationen
Johann Richter, Wien –
cooles Lager – robust mit zwei Gewinde und Fixierung. Handling einfach. Leider hat die Post bei der Liefrung nicht geglänzt.
Nicht verifizierter Kauf. Mehr Informationen
anonym –
extremes teil – schwer, solide und tatsächlich weit ausdrehbar. top.
Nicht verifizierter Kauf. Mehr Informationen
anonym –
habe da sgrößte gemeni lager gekauft – sehr schwer und ein richtig massives teil.
Nicht verifizierter Kauf. Mehr Informationen
Dirk L. –
schnell geliefert. qualität sehr gut. paket war aber schwer.
Nicht verifizierter Kauf. Mehr Informationen
holger –
holgerrune_ingol@web.de
Nicht verifizierter Kauf. Mehr Informationen
Sven R. Bochum –
empfehlung
Nicht verifizierter Kauf. Mehr Informationen
anonym –
massiv. preis top
Nicht verifizierter Kauf. Mehr Informationen
