Entwässerungsrinne Standard | Stahl verzinkt |

Dimensionen:2 x 10 x 200 cm
Artikelnummer:RV102200B
(1 Kundenbewertung)

235,19  Stk.

  • Entwässerungsrinne in den Abmessungen 2,1 x 10 x 200 cm
  • besteht aus Rinnenboden und Rinnenabdeckung
  • Rinnenabdeckung: eleganter Linear-Rost mit 2 mm-Stege
  • aus hochwertig verzinktem Stahl
  • Qualitätsprodukt aus Deutschland

18 vorrätig

Lieferung zwischen 05.12.2024 und 10.12.2024

Menge Preis
1 - 4 Stk. 235,19
5+ Stk. 222,37
Versandart: Sperrgut-ArtikelMehr zu Versandkosten

Funktion der Entwässerungsrinne

Eine Entwässerungsrinne hat im Prinzip nur eine Funktionalität:
Mit einer Entwässerungsrinne führen Sie ein überschüssiges Oberflächenwasser in den Untergrund ab. Dazu folgende Infos:

  1. Dieses Oberflächenwasser entsteht durch Starkregen welcher entweder direkt auftrifft oder über die Fassade auf die Terrasse abgeleitet wird.
  2. Durch die immer größer werdenden Terrassen-Platten mit einem geringen Fugenanteil ist die Ableitfähigkeit der Terrasse eingeschränkt.
  3. Deshalb benötigt eine Terrasse Unterstützung in Form von Entwässerungsrinnen.
  4. Dabei ist dies besonders bei Türen wichtig, denn diese werden mittlerweile oft so ausgeführt, dass nur eine niedrige – oder gar nicht vorhandene – Türschwelle vorhanden ist.

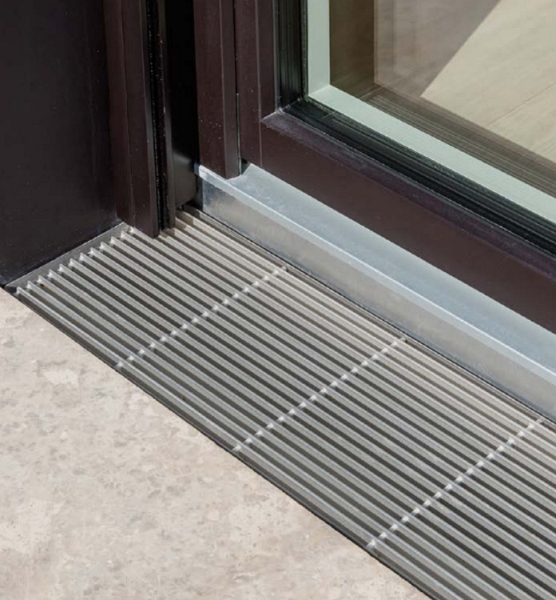

Das folgende Foto zeigt eine typische derartige Ausführung:

Ambientefoto einer Entwässerungsrinne

Komponenten der Entwässerungsrinne

Jede Entwässerungsrinne besteht aus folgenden Einzelteilen:
➨ dem Rinnenboden,
➨ der Rinnenabdeckung

Explosionsfoto einer Entwässerungsrinne

Der Rinnenboden ist mit Ausnehmungen versehen (perforiert) und leitet daher das durch die Abdeckung geleitete Oberflächenwasser in die Terrassen-Unterkonstruktion ab.
Der Rinnenboden ist dabei in den Längen 100cm und 200cm erhältlich.

Demgegenüber bildet die Rinnenabdeckung (der ‘Rost’) den optischen Abschluss und sorgt durch seine verschiedenen Öffnungsarten für einen verlässlichen Ablauf des Oberflächenwassers in die Grundkonstruktion.

Dabei haben Sie bei uns die Auswahl zwischen verschiedenen Typen von Abdeckungen:
 entweder wählen Sie den Maschenrost 3×1 cm mit Flach- oder T-Einfassung oder
 Sie entscheiden sich für den eleganten Linear-Rost mit 2mm- oder 3mm-Linearstege

3mm-Linear-Rost
Ambientefoto 2 einer Entwässerungsrinne
Maschenrost 3×1 cm

Bitte beachten Sie, dass unsere Rinnenabdeckungen immer nur mit einer Länge von 100cm ausgeliefert werden. Falls Sie also eine 2m-Terrassenrinne bestellen so erhalten Sie einen Rinnenboden mit 2m-Länge und 2 Stk. Rinnenabdeckungen mit jeweils 1m-Länge.

Denn der Grund dafür liegt einfach darin, dass eine 1m-Abdeckung für Wartungszwecke wesentlich einfacher herausnehmbar ist als eine 2m-Abdeckung!

Montage auf Stelzlagern

Die Montage auf Stelzlagern ist einfach und erfolgt in folgenden Schritten:

  1. Zuerst ordnen Sie pro 100 cm-Rinnen-Element jeweils links, rechts und in der Mitte ein Stelzlager an.
  2. Dann stellen Sie die Stelzlager auf die gewünschte Höhe ein.
  3. Anschließend brechen Sie bei den äußeren Stelzlagern die innenliegenden Fugenclips ab.
  4. Beim mittig untergestellten Stelzlager brechen Sie alle Fugenclips ab.
  5. Verwenden Sie ggf. Randabschluss-Clips um einen Abstand zwischen der Rinne und dem Plattenbelag sowie der Rinne und der Hausmauer herzustellen.
    (Als Faustregel verwenden Sie bitte 6 Stk. Randabschluss-Clips pro lfm Rinne)
  6. Legen Sie den Rinnenboden auf
  7. Schrauben Sie den Rinnenboden direkt in das Gewindeteil des Stelzlagers.
  8. Zuletzt legen Sie die Rinnenabdeckung ein und verlegen den Oberbelag direkt angrenzend an die Rinne.
Rinnen auf Stelzlager Professional_3



Montage auf Schienensystem

Die Montage auf unserem Schienensystem ist ebenso relativ einfach.
Anhand der folgenden Bilder sind die einzelnen Montageschritte veranschaulicht:

Vorbereitung der Unterkonstruktion
Vorbereitung der Unterkonstruktion
Auflegen des Rinnenbodens und Verschraubung auf den Alu-Profilen
Auflegen des Rinnenbodens und Verschraubung auf den Alu-Profilen
Einlegen des Rinnenbodens
Einlegen des Rinnenbodens
Verlegen der Platten
Verlegen der Platten
Dimension (Entwässerung)

2 x 10 x 200 cm

Länge (Entwässerung)

200 cm
