Eine Entwässerungsrinne hat im Prinzip nur eine Funktionalität: Mit einer Entwässerungsrinne führen Sie ein überschüssiges Oberflächenwasser in den Untergrund ab. Dazu folgende Infos:
Dieses Oberflächenwasser entsteht durch Starkregen welcher entweder direkt auftrifft oder über die Fassade auf die Terrasse abgeleitet wird.
Durch die immer größer werdenden Terrassen-Platten mit einem geringen Fugenanteil ist die Ableitfähigkeit der Terrasse eingeschränkt.
Deshalb benötigt eine Terrasse Unterstützung in Form von Entwässerungsrinnen.
Dabei ist dies besonders bei Türen wichtig, denn diese werden mittlerweile oft so ausgeführt, dass nur eine niedrige – oder gar nicht vorhandene – Türschwelle vorhanden ist.
Das folgende Foto zeigt eine typische derartige Ausführung:
Komponenten der Entwässerungsrinne
Jede Entwässerungsrinne besteht aus folgenden Einzelteilen: ➨ dem Rinnenboden, ➨ der Rinnenabdeckung
Der Rinnenboden ist mit Ausnehmungen versehen (perforiert) und leitet daher das durch die Abdeckung geleitete Oberflächenwasser in die Terrassen-Unterkonstruktion ab. Der Rinnenboden ist dabei in den Längen 100cm und 200cm erhältlich.
Demgegenüber bildet die Rinnenabdeckung (der ‘Rost’) den optischen Abschluss und sorgt durch seine verschiedenen Öffnungsarten für einen verlässlichen Ablauf des Oberflächenwassers in die Grundkonstruktion.

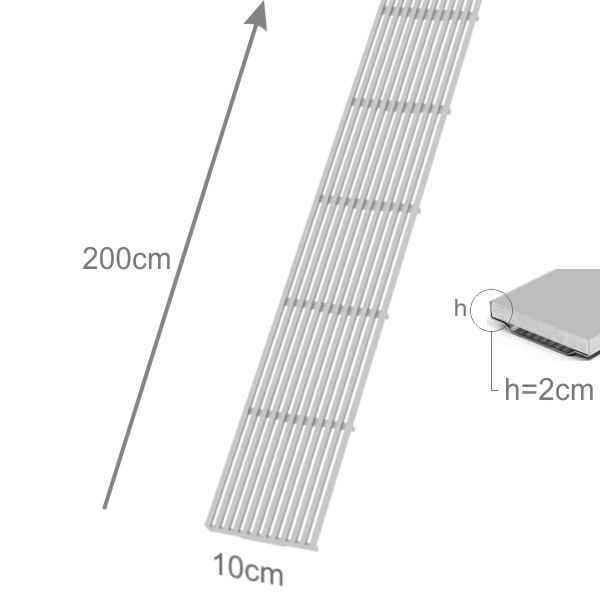

Dabei haben Sie bei uns die Auswahl zwischen verschiedenen Typen von Abdeckungen: ➨ entweder wählen Sie den Maschenrost 3×1 cm mit Flach- oder T-Einfassung oder ➨ Sie entscheiden sich für den eleganten Linear-Rost mit 2mm- oder 3mm-Linearstege
3mm-Linear-RostMaschenrost 3×1 cm
Bitte beachten Sie, dass unsere Rinnenabdeckungen immer nur mit einer Länge von 100cm ausgeliefert werden. Falls Sie also eine 2m-Terrassenrinne bestellen so erhalten Sie einen Rinnenboden mit 2m-Länge und 2 Stk. Rinnenabdeckungen mit jeweils 1m-Länge.
Denn der Grund dafür liegt einfach darin, dass eine 1m-Abdeckung für Wartungszwecke wesentlich einfacher herausnehmbar ist als eine 2m-Abdeckung!
Planung von Entwässerungsrinnen mit dem Konfigurator
Die Planung mit dem Konfigurator gestaltet sich sehr einfach. Diese Planung erfolgt in folgenden Schritten:
Zeichnen des Grundrisses
Definition des Bereiches für die Installation der Rinne und Auswahl der Rinnen-Breite (10 / 12,5 / 15 / 20 / 25cm)
Auswahl des Rinnen-Designs (Standard / Standard Plus / Elegance / Elegance Plus)
Kontrolle: Öffnen der Material-Liste und Ansehen der Ergebnisse
1. Zeichnen des Grundrisses
Zeichnen Sie zuerst den Grundriss Ihrer Terrasse. Sie sehen im Folgenden unsere Beispiel-Terrasse.
Beispielsweise wollen wir nun den Bereich B-C-D-E mit einer Rinne 20cm ausstatten. Dieser Bereich ist in der folgenden Grafik mit A gekennzeichnet.
2. Definition des Bereiches für die Installation der Rinne und Auswahl der Rinnen-Breite
In weiterer Folge müssen Sie dem Konfigurator natürlich mitteilen, welche Seite Sie mit einer Rinne belegen wollen. Wir wählen in diesem Beispiel die Seite C-D aus.
Ebenso erfolgt in diesem Schritt sofort die Auswahl der Rinnen-Breite. In unserem Beispiel beträgt die Rinnen-Breite 20cm. Sie haben bei der Auswahl stets die Wahlmöglichkeit zwischen den Breiten 10 / 12,5 / 15 / 20 und 25cm.
/
3. Auswahl des Rinnen-Designs (Standard / Standard Plus / Elegance / Elegance Plus)
Nun müssen Sie nur noch die Design-Type der Entwässerungs-Rinne auswählen. Bei Ceratrends haben Sie die Wahl zwischen den Typen Standard / Standard Plus / Elegance und Elegance Plus. Die Auswahl erfolgt wie auf dem nun folgenden Bild dargestellt.
/
Das Ergebnis sehen Sie nun auf dem Haupt-Zeichenbereich: der gesamte innere Bereich wurde mit einer hellblauen Fläche gekennzeichnet.
4. Öffnen der Material-Liste und Ansehen der Ergebnisse
Nun Öffnen wir die Material-Liste. Dies geschieht durch ein Klicken auf den Text ‚Listen‘ im rechten Bereich.
Es öffnet sich der Bereich der Material-Liste und Sie sehen sofort, dass Ihrer Material-Liste die ausgesuchten Entwässerungsrinnen zugefügt wurden.
Nun ist die Planung abgeschlossen. Sie können nun noch jederzeit die Design-Type ändern um sich die Auswirkungen der Änderung, zum Beispiel hinsichtlich der Kosten, anzusehen.
/
Montage auf Stelzlagern
Die Montage auf Stelzlagern ist einfach und erfolgt in folgenden Schritten:
Zuerst ordnen Sie pro 100 cm-Rinnen-Element jeweils links, rechts und in der Mitte ein Stelzlager an.
Dann stellen Sie die Stelzlager auf die gewünschte Höhe ein.
Anschließend brechen Sie bei den äußeren Stelzlagern die innenliegenden Fugenclips ab.
Beim mittig untergestellten Stelzlager brechen Sie alle Fugenclips ab.
Verwenden Sie ggf. Randabschluss-Clips um einen Abstand zwischen der Rinne und dem Plattenbelag sowie der Rinne und der Hausmauer herzustellen. (Als Faustregel verwenden Sie bitte 6 Stk. Randabschluss-Clips pro lfm Rinne)
Legen Sie den Rinnenboden auf
Schrauben Sie den Rinnenboden direkt in das Gewindeteil des Stelzlagers.
Zuletzt legen Sie die Rinnenabdeckung ein und verlegen den Oberbelag direkt angrenzend an die Rinne.
Die Montage von Entwässerungsrinnen auf einem Schienensystem ist ebenso relativ einfach. Anhand der folgenden Bilder sind die einzelnen Montageschritte veranschaulicht:
Vorbereitung der UnterkonstruktionAuflegen des Rinnenbodens und Verschraubung auf den Alu-ProfilenEinlegen des AbdeckrostesVerlegen der angrenzenden Platten
/
