Verbindungslasche für Längsverbindungen

Die Verbindungslasche Slim Easy ermöglicht Ihnen eine hochstabile mechanische Kopplung von zwei Basisprofilen in der Längsausrichtung. Durch diese zusätzliche Fixierung sichern Sie die Stoßkanten Ihres Schienensystems ab und erzielen eine besonders steife und verwindungsfreie Unterkonstruktion.

• Mechanische Längsfixierung
• Erhöhte Steifigkeit der Basisprofile
• Hochwertiger V2A-Edelstahl
• Incl. 4 Edelstahl-Schrauben

Vorteile auf einen Blick

• Zusätzliche Sicherheit: Sie verstärken die Verbindung zwischen zwei Profilen und verhindern ein vertikales oder horizontales Verschieben.
• Robuste Bauweise: Der rostfreie V2A-Edelstahl trotzt dauerhaft allen Witterungseinflüssen im Außenbereich.
• Optimale Kraftübertragung: Die Lasche sorgt für eine Lastverteilung über den Profilstoß hinweg und stabilisiert das gesamte System.
• Einfaches Handling: Das Bauteil lässt sich schnell positionieren und direkt mit den Basisprofilen verschrauben.

Erklärung der Verbindungslasche Slim Easy

Bei langen Terrassenstrecken müssen die Basisprofile unvermeidbar gestoßen werden. Auf Wunsch kann die Verbindungslasche als zusätzliche Sicherheit eingesetzt werden. Sie fungiert als mechanische Schiene, die beide Profile fest miteinander koppelt. Im Vergleich zu einer reinen Steckverbindung bietet diese Verbindungslasche eine deutlich höhere Versteifung. So garantieren Sie eine ebene Fläche, die auch bei thermischen Längenänderungen der Schienen formstabil bleibt.

Montage: So fixieren Sie die Verbindungslasche Slim Easy

Die Installation der Lasche ist unkompliziert. Bitte legen Sie sich vorab das passende Werkzeug bereit:

Werkzeug	Einsatzzweck
🔌 Akkuschrauber / Bohrmaschine	Zum Vorbohren der Profile und zum Verschrauben der Lasche.
🌀 Metallbohrer	Zur Vorbereitung der Schraublöcher im stabilen Aluminiumprofil.
⚙️ Torx-Bit / Aufsatz	Zur sicheren Aufnahme der beiliegenden Edelstahlschrauben.

Arbeitsschritte

1. Profile koppeln: Verbinden Sie die beiden Basisprofile zunächst wie gewohnt mit dem Längsverbinder.

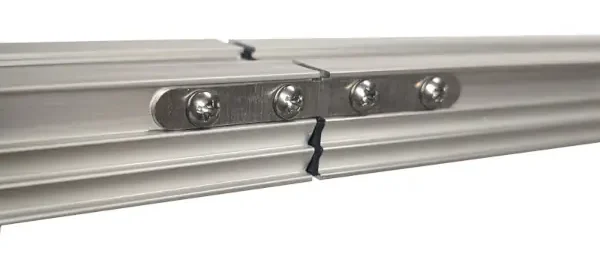

2. Positionieren: Setzen Sie die Verbindungslasche mittig über den Profilstoß und markieren Sie die vier Bohrpunkte.
3. Vorbohren: Bereiten Sie die angezeichneten Löcher mit einem geeigneten Metallbohrer vor.

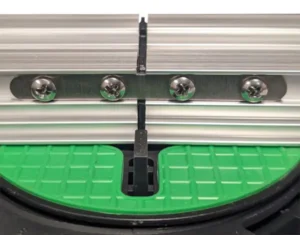

4. Verschrauben: Fixieren Sie die Verbindungslasche abschließend mit den beiliegenden Edelstahlschrauben an beiden Basisprofilen.


Planung über den Konfigurator

Nutzen Sie unseren Terrassen-Planer, um Ihren Materialbedarf exakt zu kalkulieren. Der Konfigurator berechnet auf Wunsch automatisch alle Längsstöße Ihrer Planung und fügt die passende Anzahl an Verbindungslaschen sowie die benötigten Schrauben direkt Ihrer Stückliste hinzu.

Anwendungsbereich und System

Diese Verbindungslasche wurde exklusiv für das Schienensystem Slim Easy entwickelt. Sie dient als mechanische Verstärkung für alle Längsstöße der Profile. Besonders bei großen Spannweiten oder hohen Belastungen ist diese zusätzliche Fixierung entscheidend für die langfristige Steifigkeit der gesamten Rahmenkonstruktion.

Technische Eigenschaften Verbindungslasche Slim Easy

Eigenschaft	Details
Material	Hochwertiger V2A-Edelstahl
Materialstärke	1,25 mm
Systemkompatibilität	Schienensystem Slim Easy
Funktion	Mechanische Fixierung & Versteifung von Längsstößen

Lieferumfang

Sie erhalten pro Set eine Verbindungslasche inklusive 4 hochwertiger Edelstahlschrauben für eine sichere Befestigung.

Hinweise zur Planung / Materialbedarf

Zählen Sie alle Stoßpunkte Ihrer Längsschienen aus. Pro Verbindung von zwei Basisprofilen benötigen Sie eine Verbindungslasche. Bei besonders hohen statischen Anforderungen empfehlen wir die beidseitige Verwendung an jedem Stoßpunkt.

Pflege / Wartung

Die Edelstahlausführung macht das Bauteil wartungsfrei.
