Schrägverbinder für das Schienensystem Slim Easy

Der Schrägverbinder Slim Easy bietet die ideale Lösung für Basisprofile, die in schrägen Winkeln aufeinanderstoßen. Mit diesem Bauteil aus hochwertigem Edelstahl schaffen Sie eine stabile mechanische Verbindung für Ihr Slim Easy Schienensystem. Dadurch bleibt Ihre Terrassenunterkonstruktion auch bei außergewöhnlichen Grundrissen dauerhaft formstabil.

• Verbindet schräge Profilstöße
• Individuell biegbar
• Hochwertiger V2A-Edelstahl
• Inklusive Montageschrauben

Vorteile auf einen Blick

• Mechanische Sicherheit: Sie erhalten eine zusätzliche Stabilität bei allen Verbindungen, die von der 90-Grad-Norm abweichen.
• Flexible Anwendung: Da der Verbinder biegbar ist, passt er sich exakt dem individuellen Winkel Ihrer Unterkonstruktion an.
• Korrosionsbeständigkeit: Die Verwendung von V2A-Edelstahl garantiert eine lange Lebensdauer ohne Rostbildung.
• Einfache Handhabung: Dank des durchdachten Designs markieren und verschrauben Sie das Bauteil schnell und präzise.

Schrägverbinder Slim Easy – die Erklärung

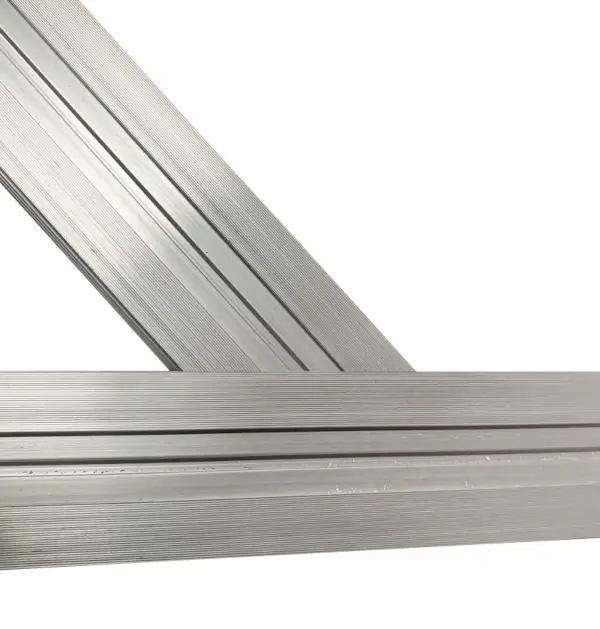

Oftmals erfordern komplexe Terrassengrundrisse, dass zwei Grundprofile in einem schrägen Winkel aufeinanderstoßen. In solchen Situationen reicht das bloße Auflegen der Schienen nicht aus, um eine dauerhafte Stabilität zu gewährleisten. Genau hier setzen Sie den Schrägverbinder ein. Er fungiert als mechanische Brücke, die beide Profile fest miteinander koppelt. Die folgende Abbildung zeigt diese Situation verdeutlicht von oben:

Montage: So verbinden Sie die Profile

Die Montage des Verbinders ist unkompliziert. Bitte legen Sie sich vorab das passende Werkzeug bereit:

Werkzeug	Einsatzzweck
🔌 Akkuschrauber / Bohrmaschine	Zum Vorbohren und Verschrauben der Komponenten.
🌀 Metallbohrer	Zur Vorbereitung der Schraublöcher in den Aluminiumprofilen.
⚙️ Torx-Bit / Aufsatz	Zur sicheren Aufnahme und Befestigung der Edelstahlschrauben.

Arbeitsschritte

1. Positionieren: Legen Sie die beiden angrenzenden Basisprofile zunächst auf dem unterstehenden Stelzlager auf.
2. Anpassen und Markieren: Platzieren Sie den Schrägverbinder am stumpfen Winkel und biegen Sie ihn passgenau. Zeichnen Sie anschließend die Bohrlöcher an.

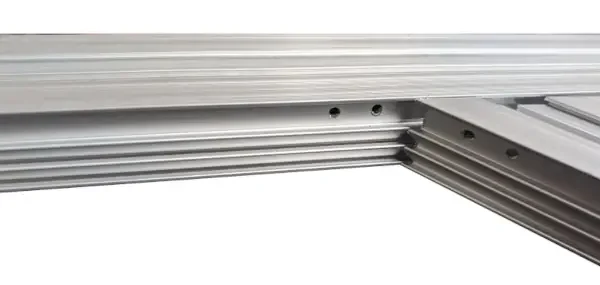

3. Vorbohren: Nutzen Sie einen Metallbohrer, um die Löcher in den Basisprofilen vorzubereiten.
4. Verschrauben: Fixieren Sie den Schrägverbinder abschließend mit den mitgelieferten Edelstahlschrauben an beiden Profilen.

Planung über den Konfigurator

Damit Sie keine Verbindungsteile vergessen, empfehlen wir die Planung mit unserem Terrassen-Planer. Der Konfigurator erkennt schräge Winkel in Ihrem Entwurf automatisch und fügt die korrekte Anzahl an Schrägverbinder Slim Easy direkt Ihrer Stückliste hinzu. Dies spart Zeit bei der Bestellung und sorgt für eine reibungslose Montage vor Ort.

Anwendungsbereich und System

Dieser Spezialverbinder ist ausschließlich für das Schienensystem Slim Easy konzipiert. Er sichert Schrägverbindungen ab, die statisch sonst eine Schwachstelle bilden könnten. Zudem gewährleistet er eine durchgehende Lastverteilung über die Profilstöße hinweg.

Schrägverbinder Slim Easy – Technische Eigenschaften

Eigenschaft	Details
Material	Hochwertiger V2A-Edelstahl
Materialstärke	1,3 mm
Systemkompatibilität	Schienensystem Slim Easy
Montageart	Biegen & Verschrauben
Garantie:	10 Jahre

Lieferumfang

Im Lieferumfang enthalten ist der Schrägverbinder sowie 4 passende Edelstahlschrauben für eine sofortige Montage.

Hinweise zur Planung / Materialbedarf

Zählen Sie alle schrägen Stöße Ihrer Unterkonstruktion aus. Pro schrägem Profilübergang benötigen Sie einen Verbinder. Beachten Sie, dass für exakte 90-Grad-Winkel klassische Eckverbinder besser geeignet sind.

Pflege / Wartung

Dank des verwendeten V2A-Edelstahls ist das Bauteil wartungsfrei. Wir empfehlen Ihnen lediglich, bei der jährlichen Reinigung der Terrasse die Verschraubungen auf festen Sitz zu kontrollieren.
