Eckverbinder für Schienensystem Slim Easy

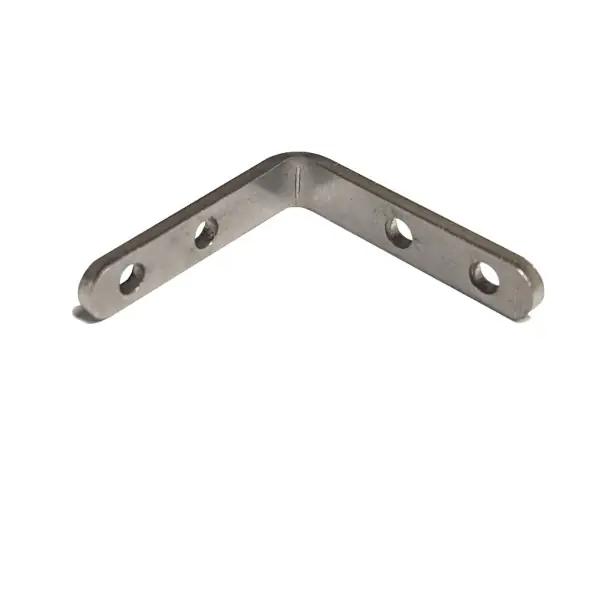

Der Eckverbinder stellt die perfekte mechanische Lösung für rechtwinkelige Profilstöße dar. Mit diesem massiven Bauteil aus 2,5 mm starkem V2A-Edelstahl sichern Sie 90°-Ecken Ihres Slim Easy Schienensystems dauerhaft gegen Verschieben ab und schaffen eine hochstabile Rahmenkonstruktion.

• Fixiert 90°-Eckverbindungen
• Massive 2,5 mm Materialstärke
• Rostfreier V2A-Edelstahl
• Inklusive Edelstahlschrauben

Vorteile auf einen Blick

• Maximale Versteifung: Sie erzielen eine unnachgiebige mechanische Kopplung bei allen rechtwinkeligen Eckpunkten.
• Hohe Passgenauigkeit: Der Verbinder ist exakt auf die Geometrie des Slim Easy Systems zugeschnitten.
• Extreme Belastbarkeit: Durch die verstärkte Materialstärke bietet das Bauteil höchste Sicherheit gegen mechanische Einwirkungen.
• Witterungsbeständigkeit: Hochwertiger Edelstahl sorgt für einen lebenslangen Schutz vor Korrosion im Außenbereich.

Erklärung des Systems

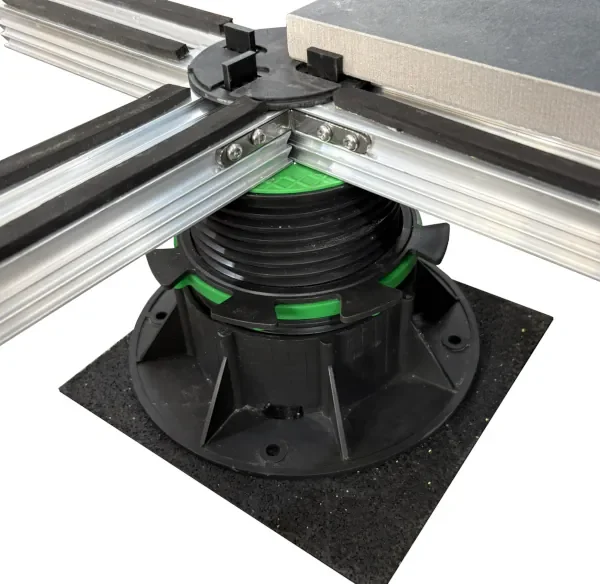

Bei der Erstellung von Terrassenrahmen stoßen die Basisprofile im Idealfall exakt rechtwinkelig aufeinander. Damit diese 90°-Verbindung auch unter Last oder bei thermischen Schwankungen ihre Form behält, kann eine zusätzliche mechanische Sicherung notwendig sein. Der Eckverbinder wirkt hierbei wie ein statischer Anker, der beide Schienen fest in Position hält. So verhindern Sie effektiv das Auseinanderdriften der Eckpunkte und garantieren ein sauberes Fugenbild Ihres Oberbelags.

Montage – so befestigen Sie die 90°-Ecken

Die Installation erfolgt zeitsparend und unkompliziert. Bitte legen Sie sich vorab das passende Werkzeug bereit:

Werkzeug	Einsatzzweck
🔌 Akkuschrauber / Bohrmaschine	Zum Vorbohren und anschließenden Verschrauben.
🌀 Metallbohrer	Zur Vorbereitung der Schraubkanäle im Aluminiumprofil.
⚙️ Torx-Bit / Aufsatz	Zur kraftschlüssigen Montage der Edelstahlschrauben.

Arbeitsschritte

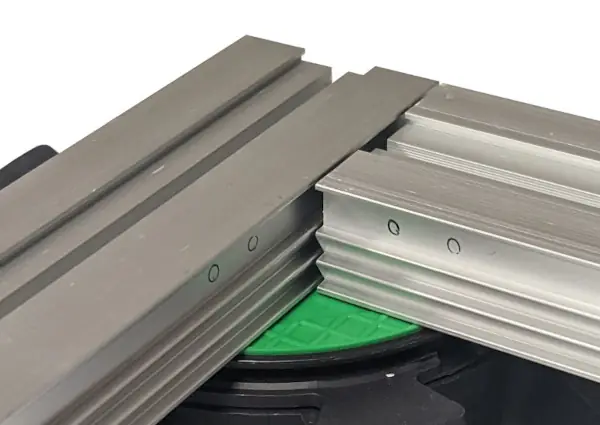

1. Profile ausrichten: Legen Sie die beiden rechtwinkelig angrenzenden Basisprofile bündig auf das Stelzlager auf. Dann positionieren Sie den Eckverbinder exakt im Winkel und markieren Sie die Stellen für die Bohrungen.
2. Vorbohren: Bereiten Sie die Löcher in den Basisprofilen mit einem geeigneten Metallbohrer vor. Anschließend fixieren Sie den Eckverbinder mit den beiliegenden Edelstahlschrauben an beiden Profilen.

Planung über den Konfigurator

Nutzen Sie unseren Terrassen-Planer, um Ihren Materialbedarf exakt zu kalkulieren. Der Konfigurator erkennt alle 90°-Eckpunkte in Ihrem Grundriss automatisch und fügt auf Wunsch die passende Anzahl an Eckverbindern sowie die benötigten Schrauben direkt Ihrer Stückliste hinzu. Dies garantiert eine lückenlose Lieferung und eine reibungslose Montage vor Ort.

Anwendungsbereich und System

Dieser Eckverbinder ist exklusiv für das Schienensystem Slim Easy entwickelt worden. Er dient als statisches Verbindungselement für alle rechtwinkeligen Stöße der Unterkonstruktion. Durch die Verschraubung wird eine kraftschlüssige Einheit geschaffen, die besonders bei Randabschlüssen und freistehenden Terrassenecken unverzichtbar ist.

Technische Eigenschaften

Eigenschaft	Details
Material	Hochwertiger V2A-Edelstahl
Materialstärke	2,5 mm (verstärkte Ausführung)
Systemkompatibilität	Schienensystem Slim Easy
Garantie	10 Jahre

Lieferumfang

Sie erhalten pro Set einen Eckverbinder sowie 4 hochwertige Edelstahlschrauben für die fachgerechte Befestigung.

Hinweise zur Planung / Materialbedarf

Prüfen Sie Ihren Grundriss auf alle rechtwinkeligen Ecken. Denn pro 90°-Stoß der Basisprofile sollten Sie einen Eckverbinder einplanen. Da das Bauteil sehr stabil ist, reicht ein Verbinder pro Ecke aus, um die nötige Verwindungssteifigkeit zu erzielen.

Pflege / Wartung

Aufgrund des verwendeten Edelstahls ist das Bauteil absolut wartungsfrei. Jedoch empfiehlt es sich, im Zuge der jährlichen allgemeinen Terrassenwartung kurz zu prüfen, ob die Verschraubungen weiterhin fest im Profil sitzen.
