Unterer Setzstufen-Anschluss – Clip für Stelzlager ‘Standard’

(3 Kundenbewertungen)

8,02 € Stk.

inkl. MwSt. zzgl. Versandkosten

  • Profi-Stufenlösung für fixe Stelzlager der Serie ‘Standard’
  • zur Montage von senkrechten Randabschlüssen aus 2 cm – Platten
  • sehr einfach zu montieren
  • Material: Edelstahl V2A

65 vorrätig

Lieferung zwischen 24.03.2023 und 27.03.2023

  • zur Realisierung von senkrechten Randabschlüssen
  • gemeinsam mit dem oberen Setzstufen-Anschluss-Clip für des Stelzlager ‘Standard’ zu verwenden
  • einfach und schnell zu montieren
  • für alle Stelzlager der Serie ‘Standard’
  • aus hochwertigem Edelstahl V2A
  • nur für Feinsteinzeug oder Naturstein in der Stärke 2 cm



Bitte positionieren Sie an den äußeren Rändern einer Stelzlager-Konstruktion stets ein Stelzlager mit fixem Kopf.
Die ist vor allem aus Stabilitäts-Gründen erforderlich. Demzufolge beachten Sie bitte:

  • Falls Sie selbstnivellierende Stelzlager der Serie ‘Standard’ in der Fläche verwenden so berücksichtigen Sie bitte für den Randbereich die Stelzlager mit fixem Kopf.
  • Sollten Sie jedoch ohnehin Stelzlager mit fixem Kopf der Serie ‘Standard’ verwenden, so ist dieser zuletzt genannte Punkt bedeutungslos.

Sie sehen hier an einem Beispiel die blau markierten Bereiche die mit fixen Stelzlagern auszuführen sind.

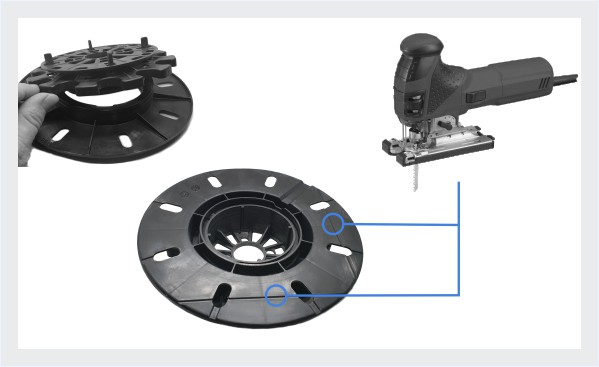

Für die Verwendung muß zuerst der Stelzlager-Fuß zugeschnitten werden.
Dies erfolgt in folgenden Schritten:

  1. Bitte heben Sie zuerst den Stelzlager-Kopf ab.
  2. Anschließend schneiden Sie bitte die Fußplatte entlang der bereits vorgeprägten Stanzungen zu.
  3. Abschließend setzen Sie den Kopfteil wieder auf.

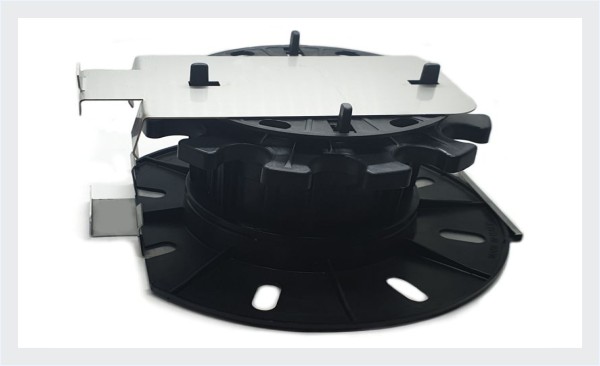

Der obere bzw. untere Setzstufen-Anschluss-Clip ist auf bzw. unter das Stelzlager zu positionieren. Dabei ist der untere Clip mit den beiden Positionier-Segmenten entlang der abgeschnittenen Kante zu befestigen.

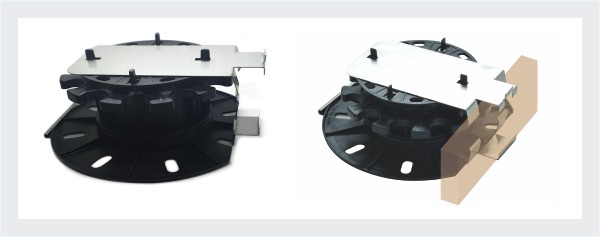

Die weiteren Schritte sind einfach: messen Sie bitte den Abstand zwischen den Clips und schneiden Sie die senkrechte Platte auf Maß zu. Anschließend positionieren Sie diese Platte zwischen den oberen und unteren Clips.
