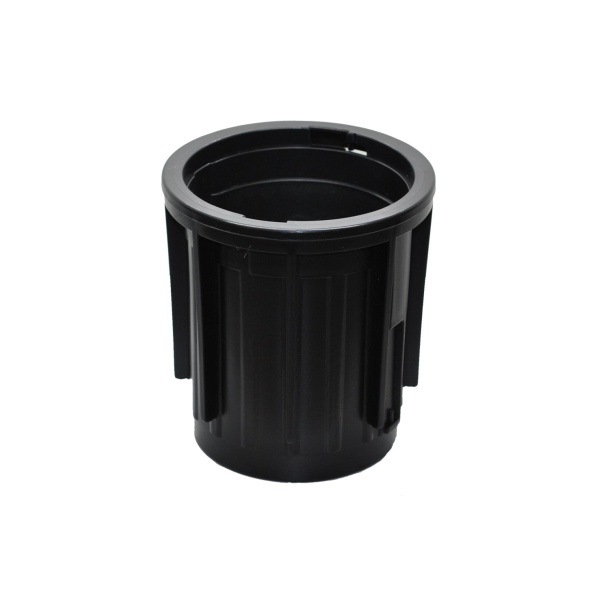

Stelzlager ‘Titan’ mit selbstnivellierendem Kopf für Alu-Unterkonstruktionen

So planen Sie Ihre Terrasse mit unserem Schienensystem

Mit unserem 3D-Konfigurator können Sie Ihre Terrasse perfekt planen und verschiedene Verlegemöglichkeiten vergleichen!
Sparen Sie sich Zeit und Mühe mittels diesem kostenlosen Planungsprogramm welches speziell für Ceratrends entwickelt wurde.

Gehen Sie bitte nach folgenden Schritten vor:

Schritt 1: Zeichnen Sie die Abmessungen Ihrer Terrasse mit den vorgegebenen Grundformen (Rechteck / -Formen) oder mit der Freiform (im folgenden Beispiel ausgewählt).

---

Schritt 2: Terrassenbelag definieren

Wählen Sie unter Pkt. 2. zuerst den Terrassenbelag und geben Sie das Format der verlegten Platte oder Diele (bei Holz- oder WPC-Belägen) ein – hier zum Beispiel das Format 120 x 60 x 2cm.

Das folgende Bild zeigt die Detailauswahl.
In diesem Schritt wählen Sie bitte auch den Ausgangspunkt der Verlegung, wo also mit einer vollen Platte gestartet werden soll. Diesen Ausgangspunkt können Sie dann noch horizontal oder vertikal verschieben (Pkt. Abstände des Ausgangspunktes vom Rand)

---

Schritt 3: Verlegeart definieren

Im nächsten Schritt legen Sie fest, dass die Verlegung auf dem Schienensystem erfolgen soll.
Außerdem definieren Sie die Type des verwendeten Stelzlagers (mit fixem Kopf oder selbstnivellierend).

---

Schritt 4: Legen Sie die Bauhöhen fest

Als vorletzten Eingabepunkt definieren Sie bitte die Gesamt-Höhen (=Bauhöhen) an allen gezeichneten Eckpunkten.

Falls Sie zusätzliche Höhenbezugspunkte eingeben möchten (z.B. Abfluss in der Mitte der Terrasse) verwenden Sie bitte den Punkt ‘zusätzlichen Höhenrefenzpunkt hinzufügen’.
Dies ist notwendig damit der Konfigurator die korrekten Höhen der Stelzlager berechnen kann!

---

Option Schritt 6: Verblendung / Entwässerungsrinnen

Falls Sie die Terrasse seitlich mit einem 2cm-Material verblenden möchten so geben Sie hier bitte an, welche Seiten verblendet werden sollen.
Nach der Angabe erscheinen diese Seiten gelb markiert. In unserem Beispiel wurden z.B. die Seiten A-B und B-C als zu verblendende Seiten ausgewählt.

Ebenso können Sie in diesem Schritt auch Entwässerungsrinnen in der Planung vorsehen.

---

Schritt 7: Zwischenergebnisse anzeigen lassen

An dieser Stelle können Sie sich schon einmal die Zwischenergebnisse in der 2D- oder der 3D-Ansicht anzeigen lassen.

Hier zuerst einmal die 2D-Ansicht – dazu klicken Sie im mittleren Menü auf ‘Unterkonstruktion’

Nun zur 3D-Ansicht das Sie mit einem Klick auf den Button ‘3D’ erreichen. Da diese Anwendung sehr rechenintensiv ist kann die Anzeige 30 – 60 Sekunden dauern!

Indem Sie im 3D-Menü die Anzeige des Belages ausblenden können Sie sich hier nun auch die 3D-Ansicht der Unterkonstruktion ansehen.

---

Schritt 8 – Material-Listen ansehen und die Planung als pdf speichern

In diesem Schritt können Sie sich die Material-Listen ansehen die Sie lt. dem Stand der Planung benötigen würden.
Sie sehen auch sofort die entstehenden Kosten.
Um zur Materialliste zu kommen klicken Sie rechts außen auf ‘Materialliste’.

Schließlich können Sie die gesamte Planung auch als pdf speichern. Dies geschieht mit dem Button links unten im Konfigurator.
