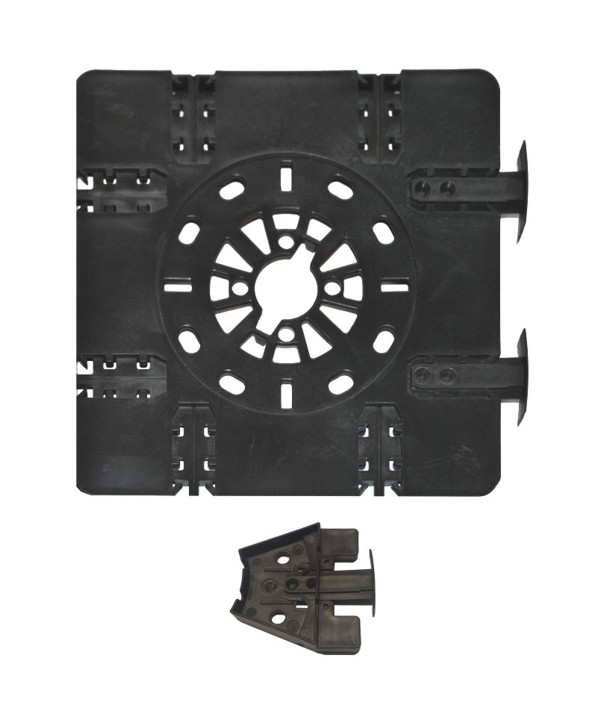

Im Folgenden dürfen wir kurz auf die Vorteile der Randabschluss-Platte eingehen:
- wesentlich größere Auflagefläche gegenüber der Lösung mit den Setzstufen-Anschluss-Clips
- Kostenersparnis ca. 55% gegenüber den Setzstufen-Anschluss-Clips aus Edelstahl.
- die seitliche Aufnahme von Materialien in 1 – 4 cm Stärke ist möglich (bei den Setzstufen-Anschluss-Clips nur 2 cm)
- Möglichkeit der Integration der Anti-Rutsch- und Anti-Akustik-Auflage
- einfach und schnell zu montieren
- für alle Stelzlager der Serie ‘Standard’ mit fixem Kopf
- auch in Verbindung mit unserem Doppelboden-System verwendbar!
Ebenso wie bei den oberen und unteren Setzstufen-Anschlussclips wird die senkrechte seitliche Randverkleidung oben und unten in Klammern eingehängt. Der Unterschied ist, dass sowohl die oberen als auch die unteren Klammern verstellbar sind. Damit können Sie nicht nur ein 2 cm – Material einhängen sondern vielmehr jedes Material in der Stärke von 1 – 4 cm!

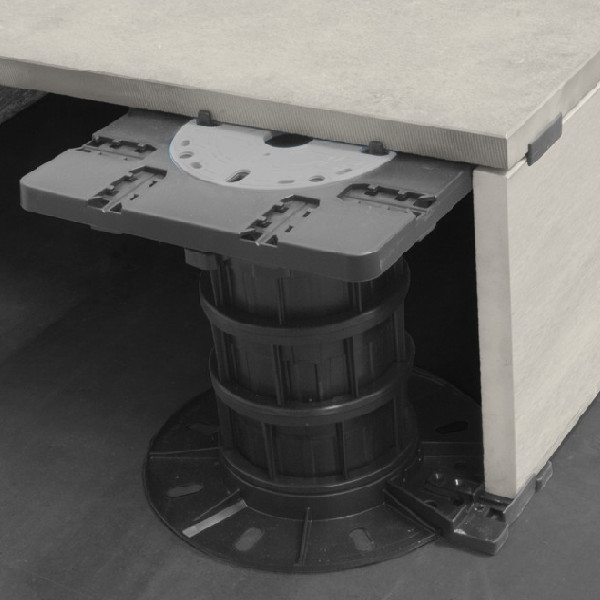

In den folgenden Bildern sehen Sie exakt diese Funktionsweise:
Die Montage der Randabschluss-Platte für Stelzlager ‘Standard’ erledigen Sie in folgenden Schritten:
- Zuerst bereiten Sie die notwendigen Teile (Stelzlager, 1 Stk. Randabschluss-Platte, 1 Stk. unterer Fixierungs-Teil und 2 Stk. oberer Fixierungs-Teil – alles im Lieferumfang enthalten).
- Anschließend setzen Sie den unteren Fixierungs-Teil in das Stelzlager ein und und justieren Sie diesen auf die gewünschte Stärke.
Zudem können Sie diesen Teil auch mit einer kleinen Schraube mit dem Stelzlager fix verbinden.
- Zuletzt setzen Sie die Randabschluss-Platte exakt auf das Stelzlager auf. Dafür ist im Stelzlager-Kopf eine Einbuchtung vorgesehen in die die Randabschluss-Platte exakt passt. Abschließend stellen Sie die oberen Fixierungs-Teile exakt auf die gewünschte Platten-Stärke ein (ggf. Fixierung mit einer kleinen Schraube).
Schließlich stellt Ihnen die folgende Abbildung die erwähnten Montageschritte nochmals dar:
