Querverbinder Q Flex für Grundprofil ‘Slim’

Querverbinder Q-Flex ‘Slim’: Funktion und Aufbau eines Rahmes

Dieser Querverbinder ermöglicht die Befestigung der innenliegenden Grundprofile und ist nur für das Grundprofil ‘Slim’ einsetzbar.
Zusammen mit dem Querverbinder für das Grundprofil Slim wird der gesamte Rahmen aufgebaut.

Im Folgenden eine kurze Darstellung darüber, warum dieser Rahmen so wichtig ist:
Dabei liegt dies in der bedeutenden Stabilität des Gesamt-Systems begründet. Denn ein Rahmen ist verwindungssteif und daher z.B. bei starken Wind-Druck – oder Sog-Kräften stabiler als herkömmliche Konstruktionen.

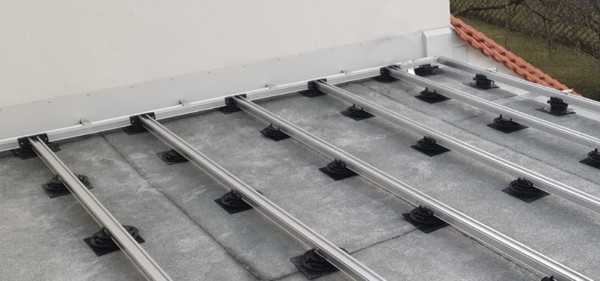

Im folgenden Bild sehen Sie eine erfolgte Montage der gesamten Konstruktion inclusive den montierten Querverbindern Q Flex (hohes Grundprofil ‘Plus’):

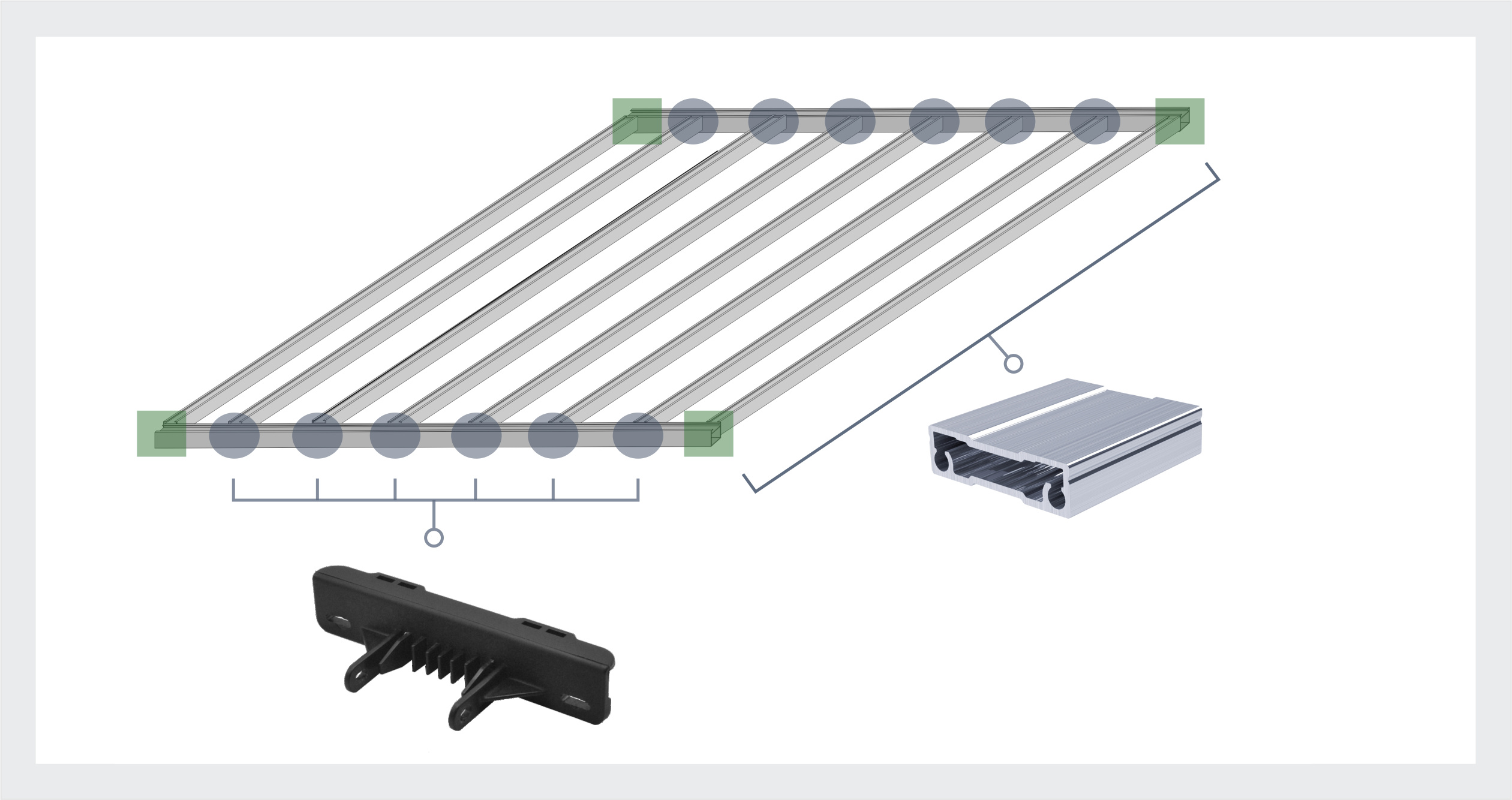

Dieser Rahmen-Bau erfolgt in folgenden Schritten:

(a) Zuerst wird der äußere Rahmen mithilfe des Querverbinders und der Grundprofile im rechten Winkel montiert

(b) Anschließend werden die inneren Alu-Profile entweder mit dem
-Querverbinder Q Flex Slim (bei Feinsteinzeug, Natur- oder Betonsteinplatten) oder mit dem
-Querverbinder für Grundprofil Slim (bei Holz- und WPC-Belägen) am äußeren Rahmen befestigt

(c) Der Oberbelag wird montiert.
