Grundprofil 'Plus' als Teil der Grundelemente für das Schienensystem

Grundprofil Plus | 2,4 m

(14 Kundenbewertungen)

41,82 € Stk.

inkl. MwSt. zzgl. Versandkosten

  • hohes Grundprofil für unser Schienensystem | 1 Stk. = 2,4 lfm
  • extrem stabil durch 2 mm Wandstärke und 3 Verstärkungsebenen
  • für alle gängigen Belagsmaterialien
  • zulässige Nutzlast: max. 5 Tonnen pro m²
  • Material: Aluminium Natur

18 vorrätig

Lieferung zwischen 06.04.2023 und 10.04.2023

Menge Preis
1 - 79 Stk. 41,82 €
80+ Stk. 38,94 €
Versandart: Paletten-ArtikelMehr zu Versandkosten

Eigenschaften Grundprofil ‘Plus’

Dieses Grundprofil Plus ist die Basis des massiven und hoch-flexiblen Schienensystems und zeichnet sich durch folgende Eigenschaften aus:

  • massive Ausführung mit der Wandstärke 2 mm und drei Versteifungs-Ebenen
  • prädestiniert für die verwindungs-steife Rahmenbauweise
  • geprüfte Belastungen bis zu 5 Tonnen pro m² gemäß DIN 1991-1-1
  • extrem hoher Gehkomfort
  • für alle gängigen Belagsmaterialien (Feinsteinzeug, Natur- und Betonsteine, massive Holz- und WPC-Dielen, Holz- und WPC-Dielen mit Nut-Feder-Konstruktion)
  • um bis zu 70% größere Auflagefläche als bei Stelzlager-Verlegung
  • einfachere, schnellere und genauere Montage im Vergleich zur Stelzlager-Verlegung
  • umfangreiches Zubehör erhältlich

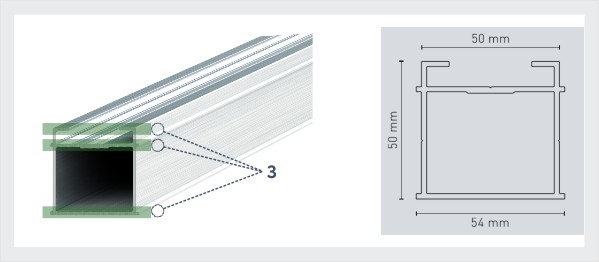

Im Folgenden sehen Sie die drei Versteifungs-Ebenen und den Querschnitt des Grundprofils:

Weiters sehen Sie hier den Vergleich der Auflageflächen zwischen einem Stelzlager- und einem Schienensystem anhand einer 2 cm – Holzfliese:

(a) Stelzlager
(b) Schienensystem

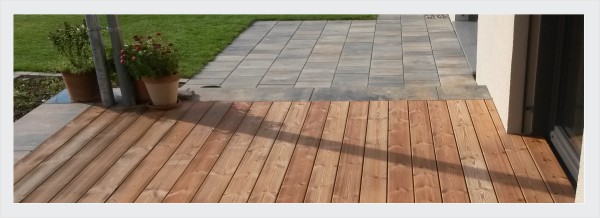

Im Folgenden sehen Sie die Übersicht über die möglichen Belagsmaterialien:
(a) Natur- oder Betonsteine,
(b) Feinsteinzeug
(c) Holz- und WPC-Dielen

Bauweise

Im Folgenden sehen Sie einen Teil einer verlegten Fläche, dei der Sie den grundsätzlichen Aufbau des Schienensystems sehr gut erkennen können. Denn dieses besteht aus

  1. erstens dem äußeren Rahmen und
  2. zweitens den inneren Grundprofilen

Das folgende Schema verdeutlicht nochmals den grundsätzlichen Aufbau:

Die grundsätzlichen Montageschritte sind dabei bei jedem Belagsmaterial ident:
(a) Zuerst wird der äußere Rahmen im rechten Winkel montiert
(b) Anschließend werden die inneren Grundprofile eingefügt und am Rahmen befestigt
(c) Zuletzt werden die Terrassenbeläge montiert.

Im Folgenden sehen Sie eine Planung aus unserem Terrassen-Konfigurator für einen L-förmigen Grundriss:

Anwendung des Konfigurators
… hier in 3D-Darstellung

Details

Nachdem der grundsätzliche Aufbau dargestellt wurde, dürfen wir Sie im nächsten Schritt über die Details informieren:

Abstände zwischen den Grundprofilen

Die Abstände zwischen den Grundprofilen sind ein extrem wichtiger Parameter.
Im Folgenden sind hier drei Grundbegriffe maßgebend – die Nutzlast, die Spannweite und die Feldbreite:

  • die Feldbreite ist der Abstand zwischen den innenliegenden Grundprofilen
  • die Spannweite ist der Abstand zwischen den Auflagepunkten, z.B. Betonplatten oder Stelzlager
  • zuletzt die Nutzlast: diese ist die Last in kg pro m², die planmäßig auf die gesamte Konstruktion wirkt

Aus der geplanten Nutzlast und der geplanten Feldbreite ergibt sich die maximale Spannweite!
Zuerst nochmals die Begriffe anhand zweier Darstellungen:

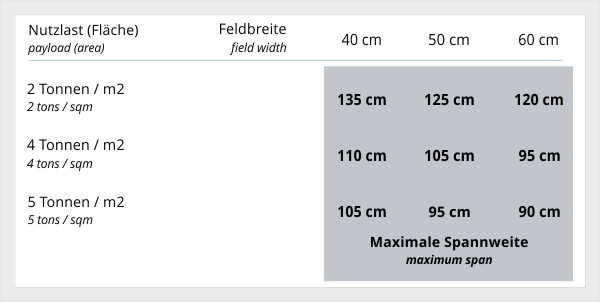

Schließlich sehen Sie wie folgt noch die Berechnungstabelle:

Das sind die maximalen Spannweiten – je enger Sie die Spannweiten wählen, desto geringer ist die Durchbiegung der Profile und desto höher wird Ihr Geh-Komfort sein!

Grundprofil Plus – Querverbindungen

Um zwei Grundprofile im rechten Winkel miteinander zu verbinden gibt es zwei Möglichkeiten:

  • den Querverbinder N
  • den Querverbinder Q-Flex

Zuerst möchten wir auf den Querverbinder N eingehen. Denn dieser wird bei folgenden Anwendungen verwendet:

  • (a) zur Konstruktion des äußeren Rahmens.
  • (b) zur Anbindung der inneren Grundprofile an den äußeren Rahmen (nur bei bei Holz- und WPC-Belägen).
  • (c) zur Realisierung von schrägen Anbindung der inneren Grundprofile

Hingegen wird der Querverbinder Q-Flex zur Anbindung der inneren Grundprofile an den äußeren Rahmen verwendet (bei Plattenbeläge aus Feinsteinzeug, Beton- und Natursteine).
Dabei wird das Grundprofil an beiden Enden am Querverbinder Q-Flex befestigt.
Anschließend wird dieses innere Grundprofil an die bereits verlegte Plattenreihe angelegt und erst dann fix mit dem äußeren Rahmen verschraubt.
Diese Vorgehensweise ermöglicht eine unglaublich rasche Montage!

Hier erhalten Sie Detailinfos zu den Artikeln:

Zum Querverbinder N
Zum Querverbinder Q-Flex

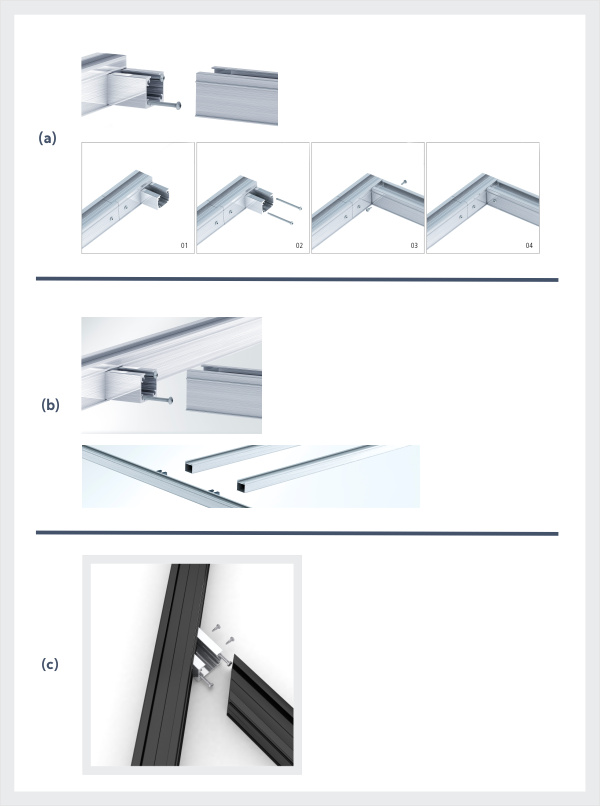

Einsatzbereiche Querverbinder N
Montage des Querverbinders Q Flex

Untergründe

Bei den Untergründen unter den Profilen können Sie zwischen den folgenden Möglichkeiten wählen:

Verlegung auf Beton oder auf Betonplatten

Sie können die Grundprofile bei einem sehr ebenen Beton direkt auf den Beton mittels geeigneter Befestigungsmaterialien (Dübel, Schrauben) anbringen.
Aber wir empfehlen Ihnen dringendst, unter den Profilen zumindest Bautenschutz-Pads vorzusehen, um den Schallschutz zu gewährleisten!

Falls Sie einen verdichteten Kies oder Schotter als Basis haben, können Sie durch die Verwendung von günstigen Betonplatten eine perfekte Lastverteilung gewährleisten und damit die Gefahr von Setzungen verringern!

Grundprofil Plus auf Betonplatten

Verlegung auf Stelzlager

Die derzeit gebräuchlichste und beliebteste Möglichkeit ist die Verlegung auf Stelzlager.
Denn diese sind einfach höhenverstellbar und in der Montage unkompliziert.
Überdies sind unsere Stelzlager mit einem speziellen Adapter ausgerüstet um das Grundprofil perfekt zu umschließen und somit eine größtmögliche Stabilität zu gewährleisten!
Dabei bieten wir Ihnen zwei unterschiedliche Arten von Stelzlagern an:

➨Stelzlager mit fixem Kopf
Diese setzen Sie dann ein, wenn der Untergrund ein Gefälle aufweist und Sie dieses Gefälle in den Oberbelag übernehmen möchten.
➨Stelzlager mit selbstnivellierendem Kopf
Diese Stelzlager setzen Sie dann ein, wenn Sie ein Gefälle im Untergrund ausgleichen möchten. Sie erreichen dadurch einen waagrechten Oberbelag.

Stelzlager mit fixem Kopf für Schienensystem
Zu den fixen Stelzlagern
Zu den selbstnivellierenden Stelzlagern

Befestigung der Belagsmaterialien

Unterschiedliche Belagsmaterialien werden mit unterschiedlichen Teilen befestigt.
Im Folgenden sehen Sie die verschiedenen Möglichkeiten:

Verschraubung von massiven Holz- oder WPC-Dielen

Massive Holz- und WPC-Dielen werden direkt auf das Grundprofil mit geeigneten Schrauben verschraubt.
Bitte verwenden Sie dafür Edelstahlschrauben aus V2A bzw. bei stark gerbsäurehältigen Hölzern (z.B. Eiche, Cumaru, Merbau, Robinie) Schrauben aus Edelstahl V4A.

Befestigung von Holz- oder WPC-Dielen mit Nut-Feder-Verbindung

Holz- und PPC-Dielen können Sie wunderbar mit unserem speziellen Clip-T auf dem Grundprofil befestigen.
Dieser Clip ermöglicht eine unsichtbare Befestigung Ihrer Dielen auf dem Grundprofil Plus!
Nähere Informationen erhalten Sie direkt in der Produktbeschreibung, wenn Sie auf den folgenden Button klicken.

Zum Clip-T
Clip-T
Referenzen Clip-T

Befestigung von Plattenbelägen aus Feinsteinzeug, Natur- oder Betonsteine

Diese Befestigumg besteht aus zwei Teiln:

  1. erstens aus dem Clip-X, der die Platten in der korrekten Position hält und
  2. zweitens aus dem Soft Tape, das die Schallübertragung wesentlich minimiert und für einen angenehmen Geh-Komfort sorgt

Nähere Infos erhalten Sie direkt durch Anklicken der folgenden Buttons:

Zum Clip-X
Zum Soft-Tape
Montage des Clip-X beim Schienensystem
Einsatz des Soft Tape

Zubehör

  • zum seitlichen Randabschluss und
  • zur Ausführung von senkrechten Randabschlüssen.

Sehr wichtig ist dabei die Funktion des seitlichen Abschlusses.

Der obere Randclip hält dabei die äußersten Platten und verhindert ein Verrutschen am Rand!
Ebenso beinhaltet der obere Randclip eine Halterung für die Ausführung einer vertikalen Randverkleidung für 2cm-Platten.

Oberer und unterer Randclip
Zum oberen Randclip
Zum unteren Randclip

Hier sehen Sie noch zusätzliche Fotos die die Funktion verdeutlichen:

Montierter Randabschluss mit oberem Abschlussclip
Fertiger senkrechter Abschluss mit 2cm-Keramikplatte

Realisierung von Ausnehmungen & Nischen

Mit unserem Schienensystem können Sie perfekt Flächen für Säulen, Träger usw. aussparen.
Es wird ein zusätzlicher kleiner Rahmen integriert, um eine perfekte Auflagefläche für den Belag zu gewährleisten!

Realisierung von Nischen oder Rücksprüngen mit Plattenbelägen

Natürlich können Sie auch problemlos Nischen mit unserem Schienensystem realisieren.
Dazu wird die Schienenkonstruktion in die Nische hinein verlängert.
Sie verwenden dazu am besten zusätzliche Querverbinder N.
Das folgende Beispiel zeigt einen äußerst ungünstigen Fall – nämlich jeweils zwei kleine Platten am linken und rechten Rand der Nische.

Montage von Entwässerungsrinnen mit dem Schienensystem

Sehr oft ist es gewünscht bei Türen auch Entwässerungsrinnen anzubringen.
Speziell bei bodengleichen Türelementen ist dies sogar unerlässlich.
Mit den folgenden Schritten realisieren Sie die Installation von Entwässerungsrinnen:

  • Sie montieren zusätzliche Querverbinder N auf dem Schienensystem; ebenso platzieren Sie zusätzliche Stelzlager | Bild (1)
  • Weiters schneiden Sie kleine Stücke des Grundprofils ab und stülpen diese über den Querverbindern N; anschließend werden diese mit dem Querverbinder N seitlich verschraubt | Bild (2)
  • Montieren Sie den Rinnenboden durch Verschrauben auf diesen soeben montierten Verlängerungen | Bild (3)
  • Zuletzt legen Sie die Rinnenabdeckung auf den Rinnenboden und verlegen den angrenzenden Oberbelag | Bild (4)

Ausschreibungstexte für Architekten und Bauträger

Gerne bieten wir Ihnen hier die Möglichkeit, Ausschreibungstexte für unser Schienensystem herunterzuladen.
Ein Klick auf den betreffenden Button genügt!

1. Schienensystem mit fixen Stelzlagern

Format pdf für Adobe Acrobat Reader
Format xlsx für Excel
Format Gaeb 90
Format Gaeb XML 3.2
Format Gaeb XML 3.3

2. Schienensystem mit selbstnivellierenden Stelzlagern

Format pdf für Adobe Acrobat Reader
Format xlsx für Excel
Format Gaeb 90
Format Gaeb XML 3.2
Format Gaeb XML 3.3

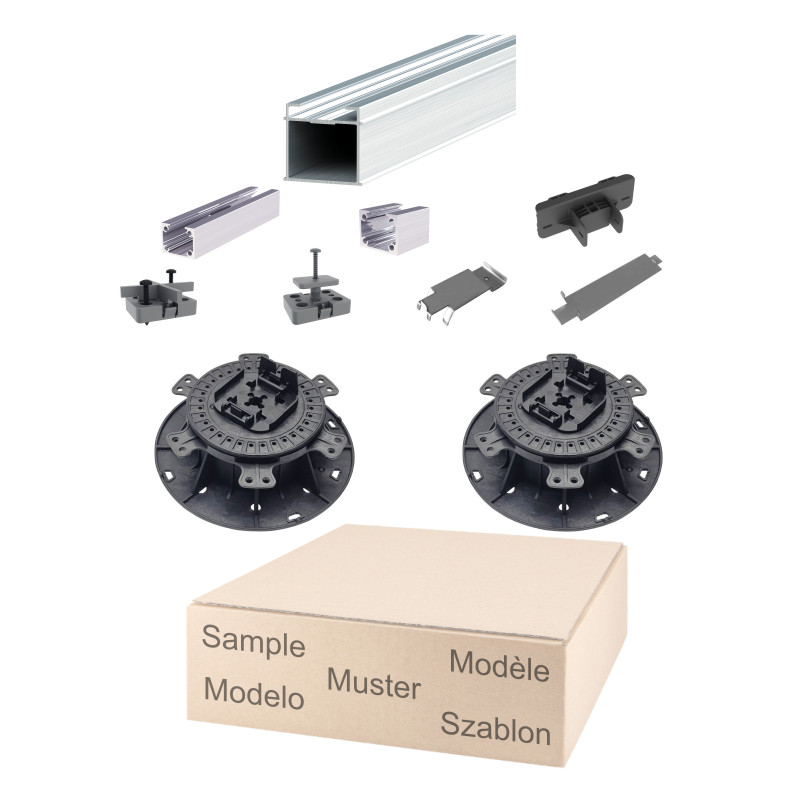

Mustersets

Gerne können Sie Muster unseres Schienensystems kaufen, um sich von den Vorteilen überzeugen zu können.
In diesen Mustersets ist jeweils auch 1 Stk. Grundprofil Plus enthalten.
Mit dem Click auf den nachfolgenden Button kommen Sie zu derÜbersicht in der verschiedene Musterpakete zur Auswahl stehen:

Musterset Plus Large 4 mit Stelzlager 7,5 bis 12,1cm
Musterset Schienensystem PLUS mit selbstnivellierenden Stelzlagern 5,1 bis 7,6cm
Zu den Mustersets
