Clip-T für Holz und WPC-Dielen

Clip-T: die Montage

Die Montage ist denkbar einfach und Sie können diese mit den folgenden Schritten ausführen:

1. Zuerst fügen Sie den Clip in die Nut des Profiles ein,
2. anschließend wird der gesamte Clip zur Diele geschoben und die obere Klemmplatte-Platte in die Nut der Diele eingeführt,
3. dann verschrauben Sie den unteren Basiskörper mit dem Grundprofil ‘Plus’ oder ‘Slim’ ,
4. zuletzt ziehen Sie die Klemmplatte mittels Anschrauben von oben an.

Bedingt durch die Bauform gibt es maximale Querschnittsabmessungen der Diele, die eingehalten werden müssen:

1 lt. Zeichnung – Nut-Tiefe: 6,5 – 13 mm
2 lt. Zeichnung – Nuthöhe: > 3,5 mm
3 lt. Zeichnung – Nutwange: 6 – 12 mm

Gesamtstärke der Diele: 20 – 26 mm

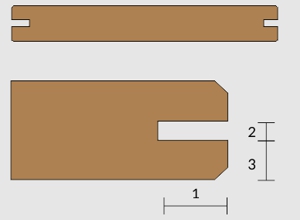

Die einzelnen Bereiche sehen Sie in der folgenden Querschnitts-Zeichnung einer Holz- oder WPC-Diele
