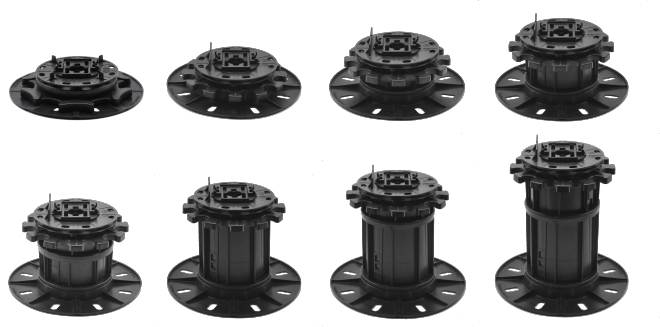

Unser neues Programm der selbstnivellierenden Stelzlager umfasst acht verschiedene Stelzlagertypen für einen Verstellbereich bis zu 23cm.
Jede einzelne Stelzlagertype ist dabei mit einem Drehring stufenlos höhenverstellbar. Dieses Stelzlager umfasst dabei
das selbstnivellierende Stelzlager ‘Standard’ für Holz- und WPC-Unterkonstruktionen sowie
den Spezial-Adapter

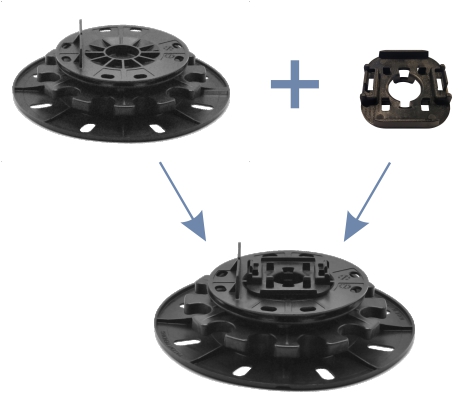

Beide Komponenten werden vor Ort zusammengebaut. Dies erfolgt ganz einfach durch Einstecken des Adapters in das Stelzlager.
The construction height is defined as the distance between the bottom of the pedestal and the top edge of the decking. This construction height depends on the following factors:
the type of the joist used (Slim or Plus) and
the thickness of the decking used

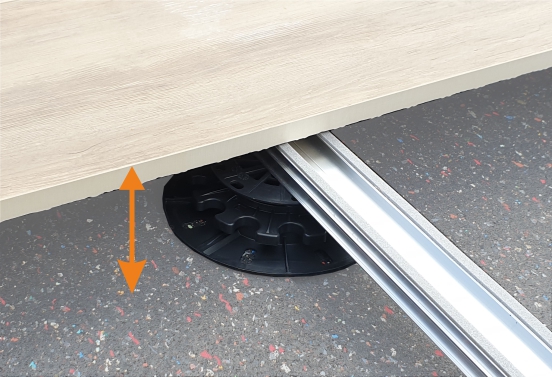

The following picture shows the overall height:
Achievable construction heights with this pedestal (7.6 – 10.1cm):
A. For joist Slim (height of the joist: 2.5cm)
with 2cm slab: 12,3 – 14,8cm
with 3cm slab: 13,3 – 15,8cm
with 4cm slab: 14,3 – 16,8cm
with 5cm slab: 15,3 – 17,8cm
B. For joist Plus (height of joist: 5,0cm)
with 2cm slab: 14,9 – 17,4cm
with 3cm slab: 15,9 – 18,4cm
with 4cm slab: 16,9 – 19,4cm
with 5cm slab: 17,9 – 20,4cm
So planen Sie Ihre Terrasse mit unserem Schienensystem
Mit unserem 3D-Konfigurator können Sie Ihre Terrasse perfekt planen und verschiedene Verlegemöglichkeiten vergleichen! Sparen Sie sich Zeit und Mühe mittels diesem kostenlosen Planungsprogramm welches speziell für Ceratrends entwickelt wurde.
Gehen Sie bitte nach folgenden Schritten vor:

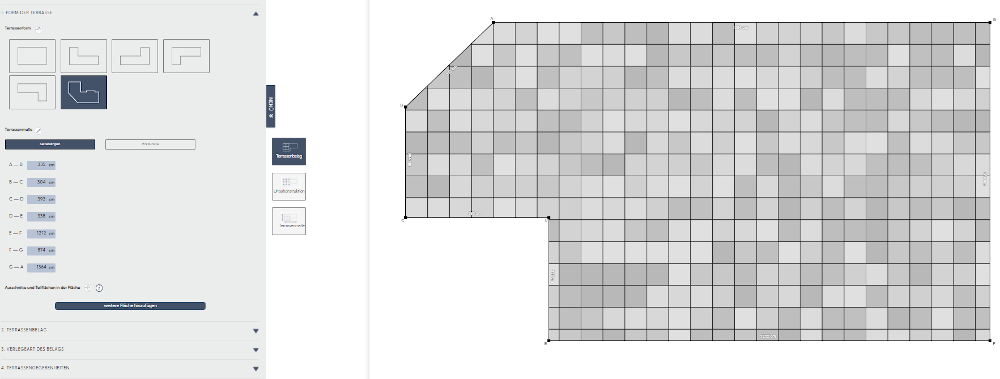

Schritt 1: Zeichnen Sie die Abmessungen Ihrer Terrasse mit den vorgegebenen Grundformen (Rechteck / -Formen) oder mit der Freiform (im folgenden Beispiel ausgewählt).

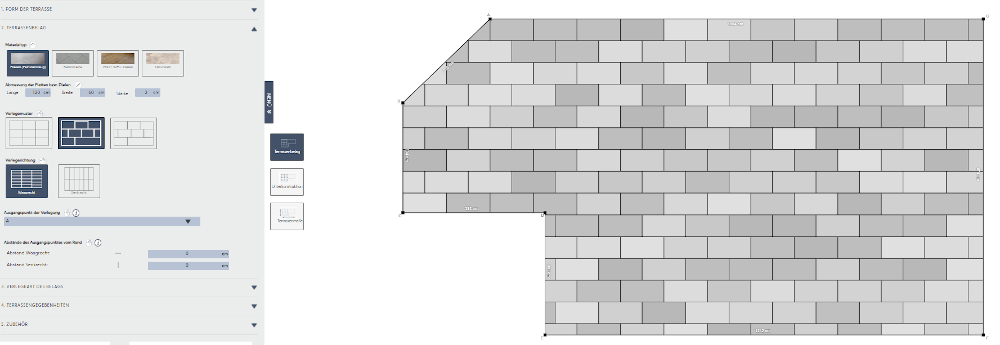

Schritt 2:Terrassenbelag definieren

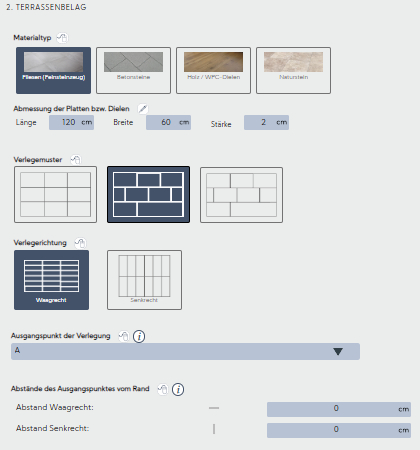

Wählen Sie unter Pkt. 2. zuerst den Terrassenbelag und geben Sie das Format der verlegten Platte oder Diele (bei Holz- oder WPC-Belägen) ein – hier zum Beispiel das Format 120 x 60 x 2cm.
Das folgende Bild zeigt die Detailauswahl. In diesem Schritt wählen Sie bitte auch den Ausgangspunkt der Verlegung, wo also mit einer vollen Platte gestartet werden soll. Diesen Ausgangspunkt können Sie dann noch horizontal oder vertikal verschieben (Pkt. Abstände des Ausgangspunktes vom Rand)

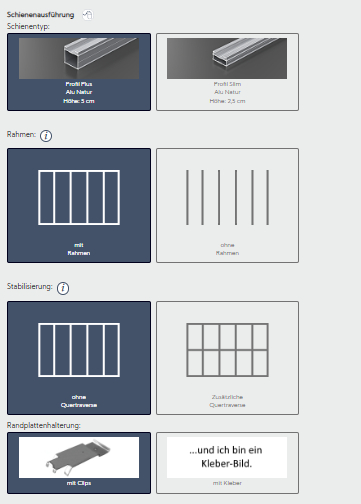

Schritt 3:Verlegeart definieren
Im nächsten Schritt legen Sie fest, dass die Verlegung auf dem Schienensystem erfolgen soll. Außerdem definieren Sie die Type des verwendeten Stelzlagers (mit fixem Kopf oder selbstnivellierend).

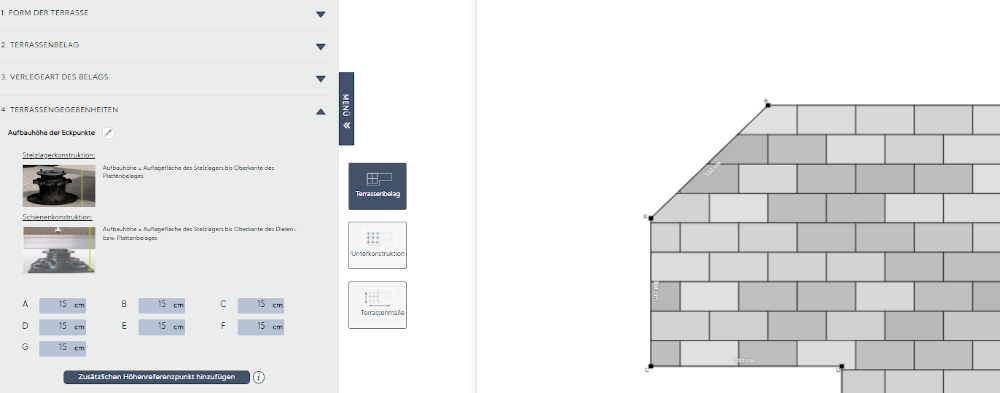

Schritt 4: Legen Sie die Bauhöhen fest
Als vorletzten Eingabepunkt definieren Sie bitte die Gesamt-Höhen (=Bauhöhen) an allen gezeichneten Eckpunkten.
Falls Sie zusätzliche Höhenbezugspunkte eingeben möchten (z.B. Abfluss in der Mitte der Terrasse) verwenden Sie bitte den Punkt ‘zusätzlichen Höhenrefenzpunkt hinzufügen’. Dies ist notwendig damit der Konfigurator die korrekten Höhen der Stelzlager berechnen kann!

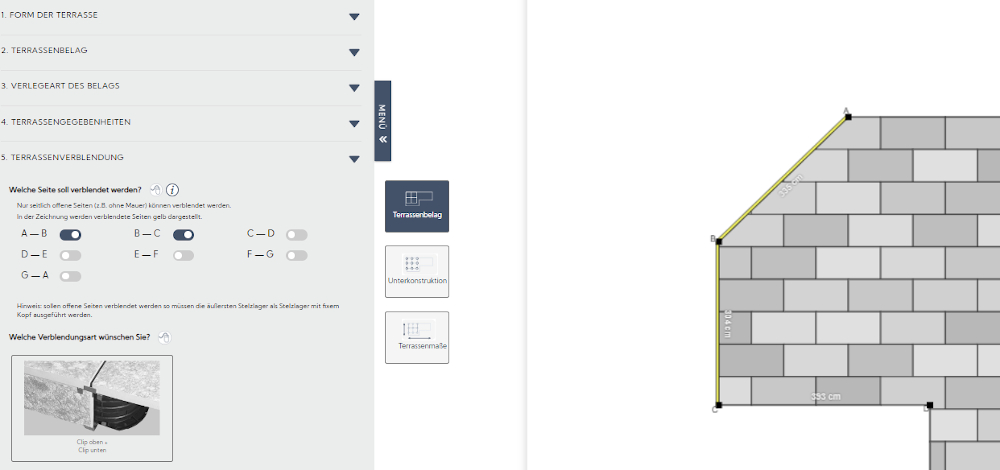

Falls Sie die Terrasse seitlich mit einem 2cm-Material verblenden möchten so geben Sie hier bitte an, welche Seiten verblendet werden sollen. Nach der Angabe erscheinen diese Seiten gelb markiert. In unserem Beispiel wurden z.B. die Seiten A-B und B-C als zu verblendende Seiten ausgewählt.
Ebenso können Sie in diesem Schritt auch Entwässerungsrinnen in der Planung vorsehen.
Schritt 7: Zwischenergebnisse anzeigen lassen
An dieser Stelle können Sie sich schon einmal die Zwischenergebnisse in der 2D- oder der 3D-Ansicht anzeigen lassen.

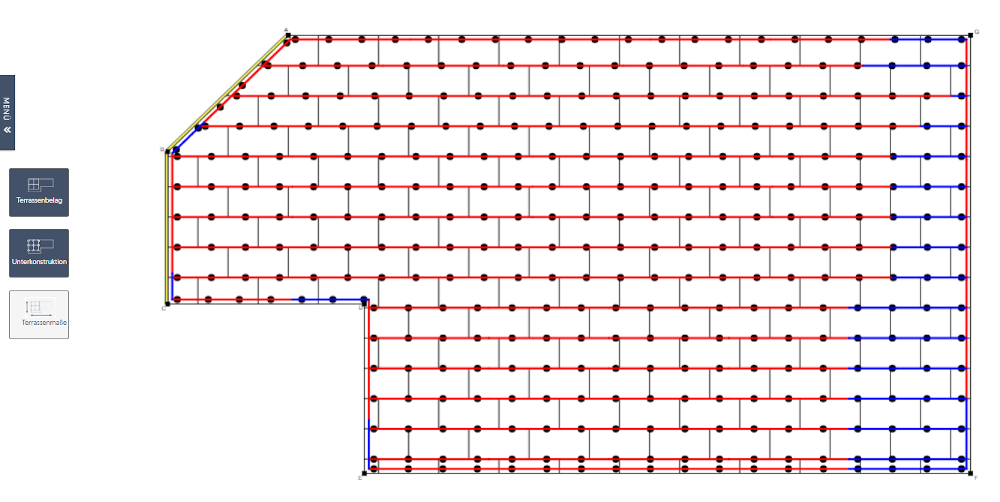

Hier zuerst einmal die 2D-Ansicht – dazu klicken Sie im mittleren Menü auf ‘Unterkonstruktion’

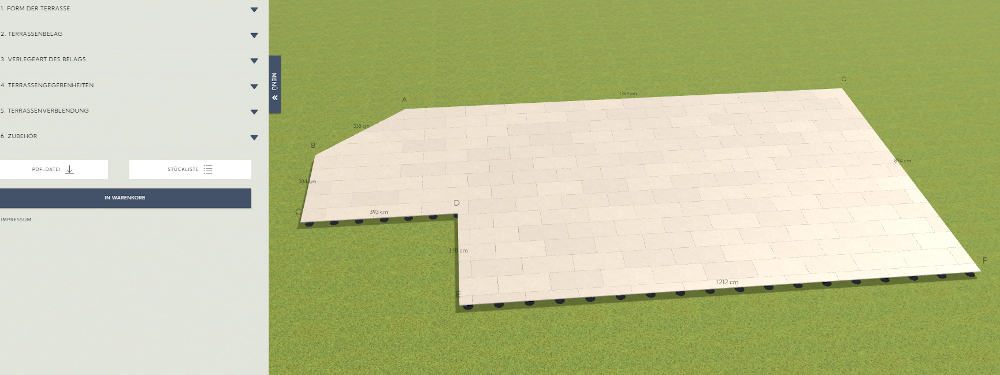

Nun zur 3D-Ansicht das Sie mit einem Klick auf den Button ‘3D’ erreichen. Da diese Anwendung sehr rechenintensiv ist kann die Anzeige 30 – 60 Sekunden dauern!

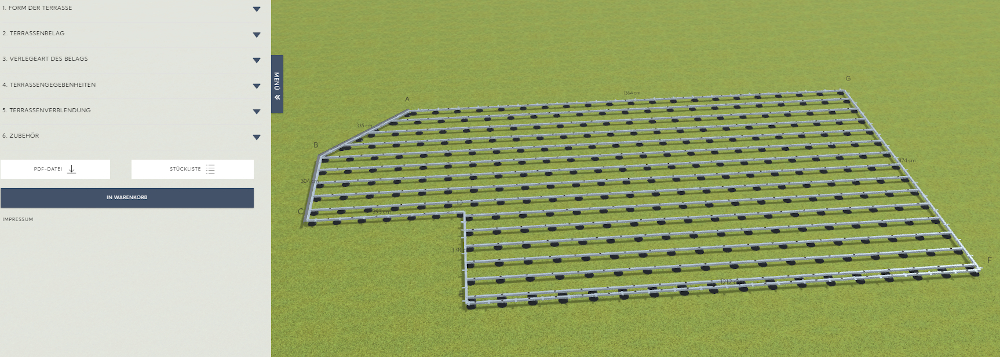

Indem Sie im 3D-Menü die Anzeige des Belages ausblenden können Sie sich hier nun auch die 3D-Ansicht der Unterkonstruktion ansehen.
Schritt 8 – Material-Listen ansehen und die Planung als pdf speichern

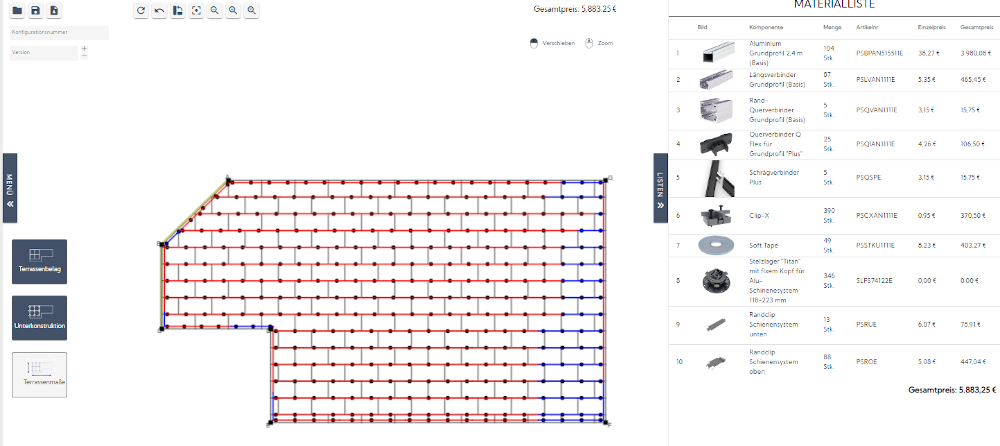

In diesem Schritt können Sie sich die Material-Listen ansehen die Sie lt. dem Stand der Planung benötigen würden. Sie sehen auch sofort die entstehenden Kosten. Um zur Materialliste zu kommen klicken Sie rechts außen auf ‘Materialliste’.

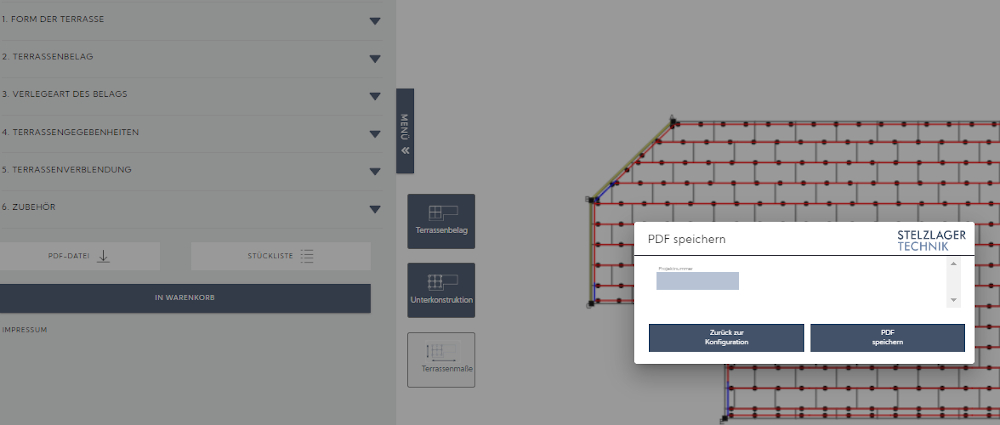

Schließlich können Sie die gesamte Planung auch als pdf speichern. Dies geschieht mit dem Button links unten im Konfigurator.
Mustersets
Gerne können Sie aus folgenden Mustersets für das Schienensystem ‘Plus’ und ‘Slim’ wählen. In jeder dieser beiden Kategorien sehen Sie getrennte Übersichten für Mustersets mit fixen und selbstnivellierenden Stelzlagern!
Gerne bieten wir Ihnen hier die Möglichkeit, Ausschreibungstexte für Schienensystem mit Stelzlagern mit fixem Kopf herunterzuladen. Ein Klick auf den betreffenden Button genügt!
Rückgabemöglichkeiten bei zu viel bestellten Stelzlagern!
Sparen Sie sich Zeit, Geld und Mühe – wir nehmen nicht benötigte Stelzlager der Serie ‘Titan’ zurück!
Sie können den Bedarf nicht genau abschätzen oder wollen für Eventualitäten etwas mehr bestellen? Eine gute Idee! Denn wir nehmen nicht benötigte Stelzlager innerhalb von 2 Monaten ab Kaufdatum retour. Die Voraussetzung ist natürlich, dass wir diese wieder verkaufen können.
Das heißt: die Stelzlager
dürfen nicht verschmutzt sein
dürfen keine Gebrauchs-Spuren aufweisen (Kratzer an der Oberfläche oder der gleichen)
kommen unbeschädigt bei uns an
Wie viele Stelzlager nehmen wir maximal zurück?
Wir nehmen maximal 10% der bestellten Menge pro Lieferposition zurück!
Ein Beispiel: – Sie bestellen 200 Stk. von der Höhe 1,9-2,7 cm und 100 Stk. von der Höhe 2,7-4,0 cm. – Wir nehmen maximal zurück: 20 Stk. von der Höhe 1,9-2,7 cm und 10 Stk. von der Höhe 2,7-4,0 cm.
Wie und wann erfolgt die Rückvergütung
innerhalb von 2 Arbeitstagen ab Anlieferung bei uns.
mittels der Zahlungsart, die Sie beim Kauf gewählt haben.
Werden Manipulationskosten in Abzug gebracht?
Ja, es werden Kosten in Abzug gebracht – diese sind jedoch gering und betragen 5% des Warenwertes, mindestens jedoch EUR 9.- Diese Kosten liegen unter unseren Selbstkosten und stellen nur einen Teil des Aufwandes dar, der für uns für die Qualitätskontrolle, die Rück-Einlagerung und die kaufmännische Abwicklung (Gutschrift, etc.) entsteht.
