cross connector Q Flex for joist ‘Plus’

Querverbinder Q-Flex: Funktion und Aufbau eines Rahmens

Dieser Querverbinder ermöglicht die Befestigung der innenliegenden Grundprofile und ist nur für das Grundprofil ‘Plus’ einsetzbar.
Daher ist der Einsatz für das Grundprofil ‘Slim’ leider nicht möglich.
Zusammen mit dem Querverbinder N wird der gesamte Rahmen aufgebaut.

Im Folgenden eine kurze Darstellung darüber, warum dieser Rahmen so wichtig ist:
Dabei liegt dies in der bedeutenden Stabilität des Gesamt-Systems begründet. Denn ein Rahmen ist verwindungs-steif und daher z.B. bei starken Wind-Druck – oder Sog-Kräften stabiler als herkömmliche Konstruktionen.

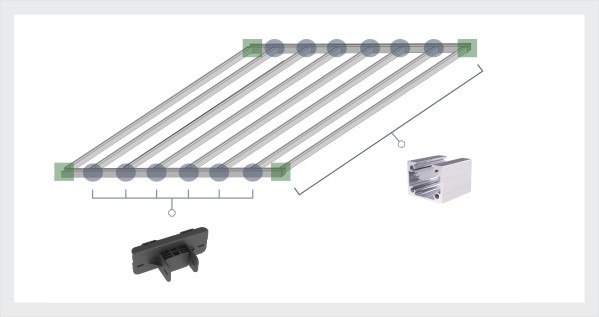

Im folgenden Bild sehen Sie eine erfolgte Montage der gesamten Konstruktion inclusive den montierten Querverbindern Q Flex:

Dieser Rahmen-Bau erfolgt in folgenden Schritten:

(a) Zuerst wird der äußere Rahmen mithilfe des Querverbinders N und der Grundprofile im rechten Winkel montiert

(b) Anschließend werden die inneren Alu-Profile entweder mit dem
-Querverbinder Q Flex (bei Feinsteinzeug, Natur- oder Betonsteinplatten) oder mit dem
-Querverbinder N (bei Holz- und WPC-Belägen) am äußeren Rahmen befestigt

(c) Der Oberbelag wird montiert.
